Comment construire une pergola bioclimatique vraiment pas cher ?
mardi 28 mai 2024, par , , ,
Dans l’univers des aménagements extérieurs, la pergola bioclimatique fait son show comme une star polyvalente et chic pour créer des coins douillets. Mais attention, elle peut aussi jouer les divas côté budget ! Pour réussir à créer une pergola bioclimatique à prix mini, il vous faudra du génie, de la débrouillardise et bien sûr, choisir les bons matériaux. Voyons ensemble les secrets pour un résultat épatant sans vider votre porte-monnaie, avec les produits malins de SUNDIY !
*De la meilleure qualité, à la plus économique
Dans la suite de cet article, nous allons prendre le même exemple ci-dessous et envisager différentes solutions. A chaque solution, nous apporterons une astuce permettant de réduire ENCORE PLUS le prix par rapport à la solution précédente.

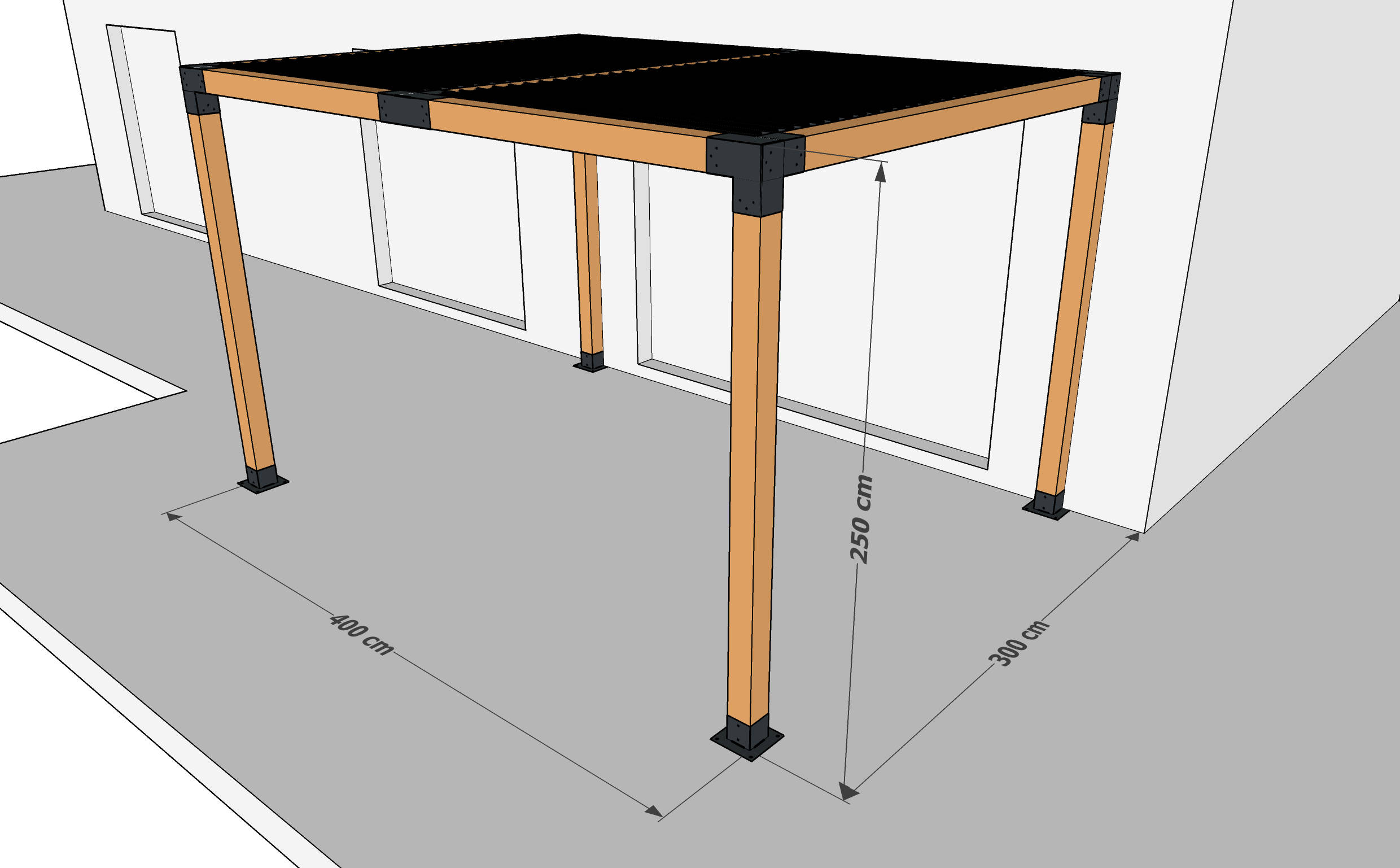

Les dimensions du modèle à quantifier
Nous allons concevoir plusieurs pergolas avec des dimensions identiques mais en utilisant différents matériaux. Nous commençons par la conception d’une pergola de 400 cm de largeur et de 300 cm de profondeur en utilisant uniquement des produits SUNDIY, que nous appelons "le TOP". Ensuite, nous envisageons d’autres alternatives pour réduire le coût de construction.

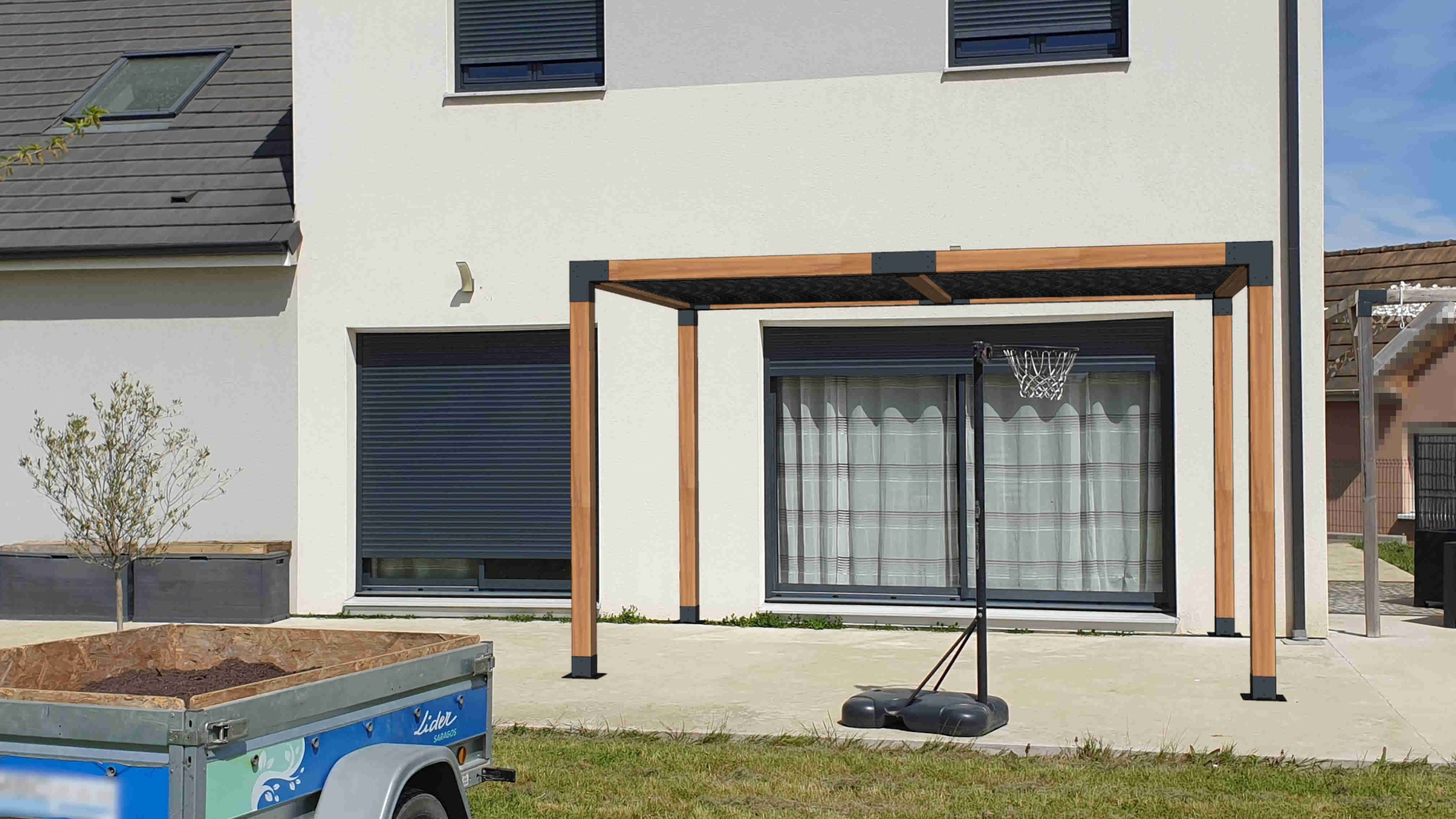

*Solution 1 : le TOP - 3 937 €
Le modèle "Le TOP" est conçu avec une structure en lamellé-collé de Douglas qui garantit à la fois solidité et élégance. Les lames en ALUMINIUM de toit sont orientables, offrant ainsi un contrôle total sur l’ombre et la luminosité selon vos préférences et les conditions météorologiques. Grâce aux connecteurs SUNDIY, l’assemblage est simplifié et robuste, assurant une installation facile et durable.
<raz1>
Le TOP
La couleur des lames, des mécanismes et des connecteurs peut être modifiée selon le PLU ou vos préférences. En effet, ils sont disponibles en trois teintes : le gris RAL 7016, le blanc RAL 9010 et le gris galet RAL 9006.

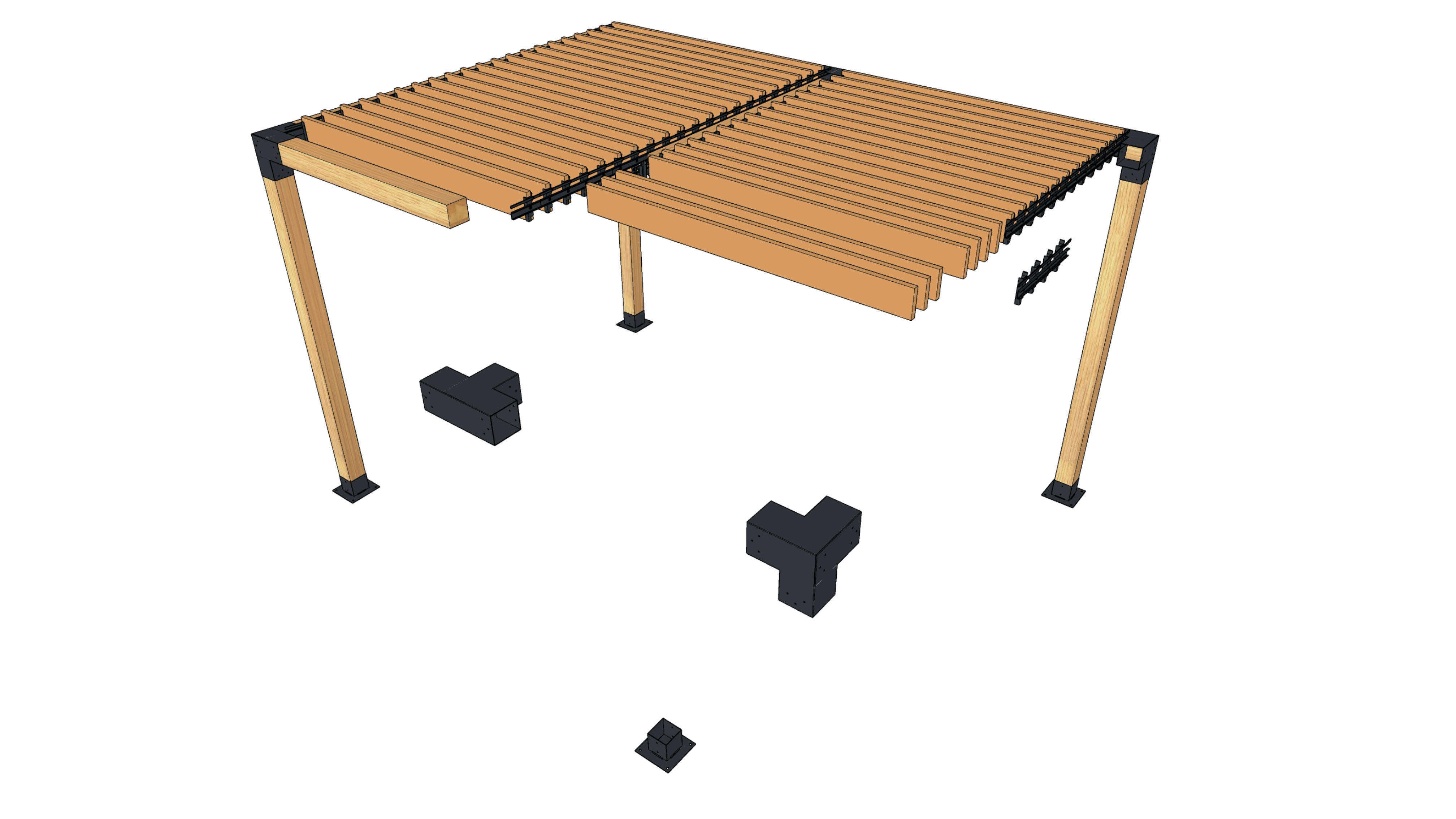

Vue eclatée du modèle le TOP
1. Support de poteau - Largeur intérieur : 120 mm - Réf : CAS120SP7016
2. Connecteur 120mm à 3 directions - Perpendiculaire - Réf : CAS1203DP7016
3. Connecteur 120mm à 3 directions forme T - Réf : CAS1203D7016
4. Lames aluminium 20mm, longueur 2m, RAL 7016 structuré GRIS ANTHRACITE - Réf : SND-L-A-20-200-7016
5. Mécanisme de base pour lame 20mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-M-5-20-100-7016
6. Poteau en lamellé-collé de Douglas 120x120mm - Réf : POT-DOUGLAS-LC-12x12
texte=1|points=2295,1846,1950,1846,1854,2016|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=2617,1702,2383,1702,2266,1366|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=992,1542,1256,1542,1434,1190|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=4|points=1028,1930,1418,1932,2050,744|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5|points=3332,270,3046,270,2618,962|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=6|points=2553,103,2310,103,2184,328|couleur=#7e7e7e|couleur_fleche=#7e7e7e
2. Connecteur 120mm à 3 directions - Perpendiculaire - Réf : CAS1203DP7016
3. Connecteur 120mm à 3 directions forme T - Réf : CAS1203D7016
4. Lames aluminium 20mm, longueur 2m, RAL 7016 structuré GRIS ANTHRACITE - Réf : SND-L-A-20-200-7016
5. Mécanisme de base pour lame 20mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-M-5-20-100-7016
6. Poteau en lamellé-collé de Douglas 120x120mm - Réf : POT-DOUGLAS-LC-12x12
texte=1|points=2295,1846,1950,1846,1854,2016|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=2617,1702,2383,1702,2266,1366|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=992,1542,1256,1542,1434,1190|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=4|points=1028,1930,1418,1932,2050,744|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5|points=3332,270,3046,270,2618,962|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=6|points=2553,103,2310,103,2184,328|couleur=#7e7e7e|couleur_fleche=#7e7e7e
| Désignation | Utilisation | Référence | Quantité | Conditionnement | Quantité à commander | Prix TTC |
|---|---|---|---|---|---|---|
| Lames aluminium 20mm, longueur 2m, RAL 7016 structuré GRIS ANTHRACITE |
Toiture de la pergola. | SND-L-A-20-200-7016 | 56Unités | 1 Unité | 56 Unités | 1 673.28 € |
| Mécanisme de base pour lame 20mm, lames bois/Alu/PVC GRIS ANTHRACITE | Support des lames. | SND-M-5-20-100-7016 | 12 Paires | 1 Paire | 12 paires | 705.6 € |
| Pièces de départ et d’arrivée 20mm ANTRACITE | Pour maintenir les mécanismes en place. | D-A-20-7016 | 8 Piéces | 1 lot de 4 pièces | 2 lots | 8.00 € |
| Vis bois et panneaux à tête ronde TORX - D5 x L50 | Fixation des clips des mécanismes SUNDIY. | SND-FXT-BOIS-5-50_50 | 34 unités | Boite de 50 vis | 1 boite | 20,28 € |
| Vis bois et panneaux à tête ronde PZ - INOX A2 - NOIR - D4 x L25 | Fixation des lames avec les mécanismes. | 8225402594_100 | 112 unités | Boite de 100 vis | 2 boite | 35.76 € |
| Actionnement en hauteur (embase seule) | Permet de recevoir la baguette d’actionnement amovible. | P-INOX | 2 unités | 1 unité | 2 unités | 38.40 € |
| Baguette d’actionnement | Pour les ouvertures en hauteur. | SND-CANNE-P | 1 unité | 1 unité | 1unité | 20.80 € |
| Support de poteau - Largeur intérieur : 120mm | Fixation des poteaux verticaux sur la dalle béton. |
CAS120SP7016 | 4 unités | 1 unités | 4 unités | 96.00 € |
| Connecteur 120mm à 3 directions – Perpendiculaire | Assemblage des poutres sur les angles, le tout étant supporté par un poteau vertical. |
CAS1203DP7016 | 4 unités | 1 unité | 4 unités | 199.96 € |
| Connecteur 120mm à 3 directions - Forme T | Assemblage des poutres sans être soutenu par un poteau vertical. | CAS1203D7016 | 2 unités | 1 unité | 2 unités | 99.80 € |
| Goujon option 7 WA M10-78/5 | Fixation des supports poteaux sur la dalle béton. | WA10078RP | 16 unités | 6 unités | 3 lots | 14.28 € |
| Vis à bois structurelle tête ronde plate bombée D6 L60 | Fixation des connecteurs SUNDIY avec les éléments de la structure en bois. | WKCP-06060-D | 124 unités | 100 unités | 2 boites | 33.00 € |
| Poteau en lamellé-collé de Douglas 120x120mm, [red]longueur 250cm[/red] | Poteaux verticaux | POT-DOUGLAS-LC-12x12 | 4 unités | 1 unité | 4 unités | 300.00 € |
| Poteau en lamellé-collé de Douglas 120x120mm, [red]longueur 400cm[/red] | Poutre | POT-DOUGLAS-LC-12x12 | 2 unités | 1 unité | 2 unités | 240.00 € |
| Poteau en lamellé-collé de Douglas 120x120mm, [red]longueur 280cm[/red] | Poutre | POT-DOUGLAS-LC-12x12 | 3 unités | 1 unité | 3 unités | 252.00 € |
| Frais de port | 200.00 € | |||||
| PRIX TOTAL TOUTES TAXES COMPRISES | [red]3 937.16 €[/red] | |||||
*Solution 2 : la structure avec des lamellés-collés de Douglas fait maison - 3 453 €

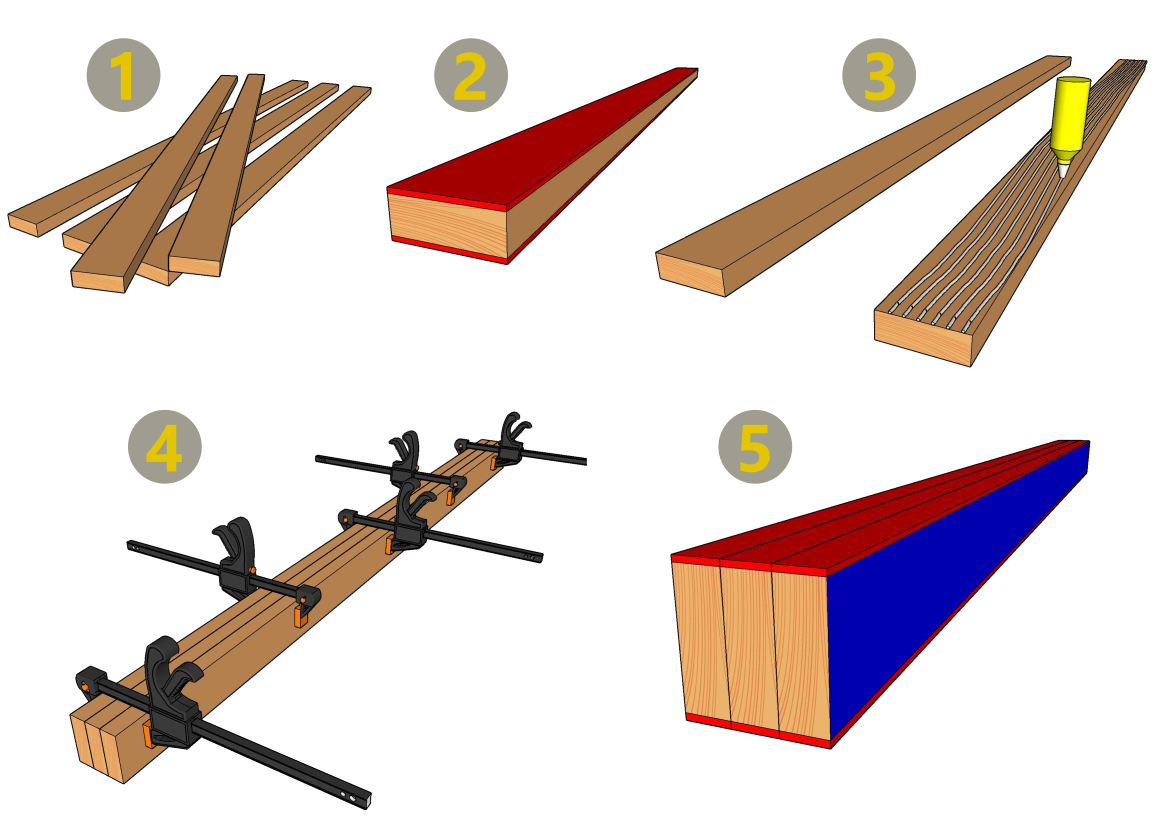

Réalisation de lamellé-collé
Vous pouvez fabriquer vous-même un lamellé-collé avec des planches de Douglas. Par exemple, pour la réalisation d’un poteau de 120x120mm, il vous faut trois planches de 45 mm d’épaisseur et 130 mm de largeur (1). Ensuite, il faut raboter les deux faces en rouge (2) des trois planches pour obtenir une surface lisse. Puis, appliquez de la colle sur les surfaces lisses (3), collez les trois planches ensemble, et bloquez-les à l’aide de serre-joint jusqu’à ce que la colle durcisse (4). Enfin, une fois la colle sèche, il faut dégauchir la partie en rouge et raboter les quatre faces (5).
| Désignation | Quantité | Prix unitaire | Prix total | Economie | |
|---|---|---|---|---|---|
| Prix total toutes taxes comprises (le TOP) | - | - | 3 937.16 € | - | |
| Poteaux verticaux | 4 unités | 75 € | 300 € | - | |
| Planche Douglas 45x130mm, longueur 250cm | 0,176 m3 | 600 € | 105.6 € | 184 € | |
| Colle à bois | 520 g | 0.02 € | 10.4 € | ||
| Poutre | 2 unités | 120 € | 240 € | - | |
| Planche Douglas 45x130mm, longueur 400cm | 0,130 m3 | 600 € | 78 € | 149.52 € | |
| Colle à bois | 624 g | 0.02 € | 12.48 € | ||
| Poutre | 3 unités | 84 € | 252 € | - | |
| Planche Douglas 45x130mm, longueur 280cm | 0,148 m3 | 600 € | 88.8 € | 150.08 € | |
| Colle à bois | 656 g | 0.02 € | 13.12 € | ||
| Economie totale par rapport à la solution précédente | [vert]483.6 €[/vert] | ||||
| PRIX TOTAL TOUTES TAXES COMPRISES | |||||

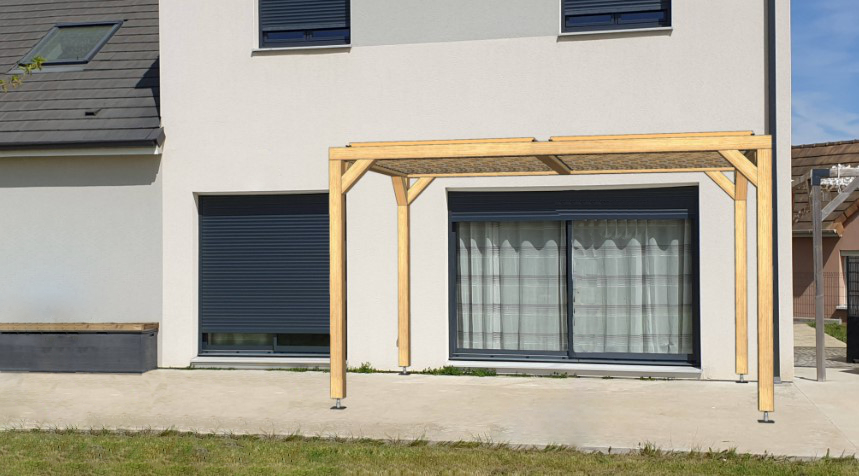

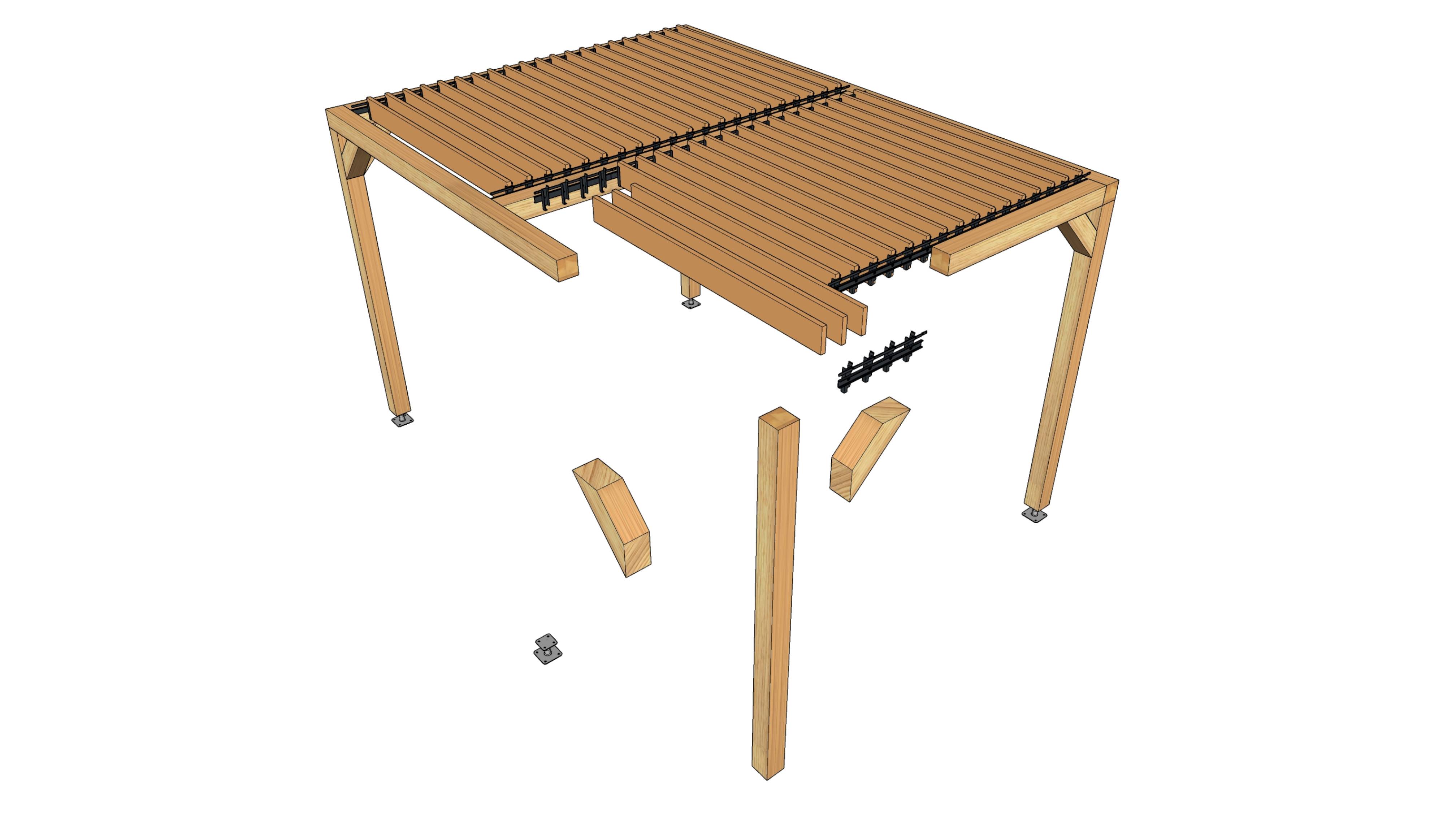

*Solution 3 : une structure avec du bois massif Douglas - 3 373 €
Solution 3 (économiser jusqu’à 563 €)
Nous allons remplacer le bois lamellé-collé de douglas par du bois massif de douglas. Bien que le lamellé-collé soit plus stable, il est également un peu plus cher. Le bois massif de douglas présente l’avantage d’être de classe 3, qui résiste à l’humidité, aux champignons et aux insectes. Nous nous approvisionnerons auprès d’une scierie au mètre cube. Le coût de la structure avec le modèle "le TOP" s’élève à [bleu]792 € TTC[/bleu], mais en utilisant du bois massif de douglas, ce coût est réduit à [bleu]228,6 € TTC[/bleu], ce qui nous permet d’économiser [rouge]563 € TTC[/rouge].
| Désignation | Quantité | Prix unitaire | Prix total | Economie |
|---|---|---|---|---|
| Prix total toutes taxes comprises (le TOP) | - | - | 3 937.16 € | |
| Bois massif DOUGLAS Classe 3 | 0,381 m3 | 600 € | 228.6 € | 563.4 € |
| 4 unités | 75 € | 300 € | - | |
| 2 unités | 120 € | 240 € | - | |
| 3 unités | 84 € | 252 € | - | |
| Economie totale par rapport à la solution précédente | [vert]563.4 €[/vert] | |||
| PRIX TOTAL TOUTES TAXES COMPRISES | ||||
*Solution 4 : une structure avec du bois massif résineux standard - 3 297 €
Solution 4 (économiser jusqu’à 76 €)
Le bois massif de Douglas est un peu plus cher que d’autres résineux tels que l’épicéa, les pins maritimes ou le sapin. En plus de ces essences standard, on peut les trouver dans les grandes surfaces de bricolage, ce qui facilite également les approvisionnements. Généralement, il est plus intéressant d’acheter en scierie qu’en grande surface de bricolage. Nous allons utiliser l’épicéa pour cette solution, mais vous pouvez utiliser d’autres résineux.
| Désignation | Quantité | Prix unitaire | Prix total | Economie |
|---|---|---|---|---|
| Prix total toutes taxes comprises (Solution 3) | - | - | 3 373.76 € | |
| Bois de structure en sapin épicéa non traité | 0,381 m3 | 400 € | 152.4 € | 76.2 € |
| 0,381 m3 | 600 € | 228.6 € | - | |
| Economie totale par rapport à la solution précédente | [vert]76.2 €[/vert] | |||
| PRIX TOTAL TOUTES TAXES COMPRISES | ||||

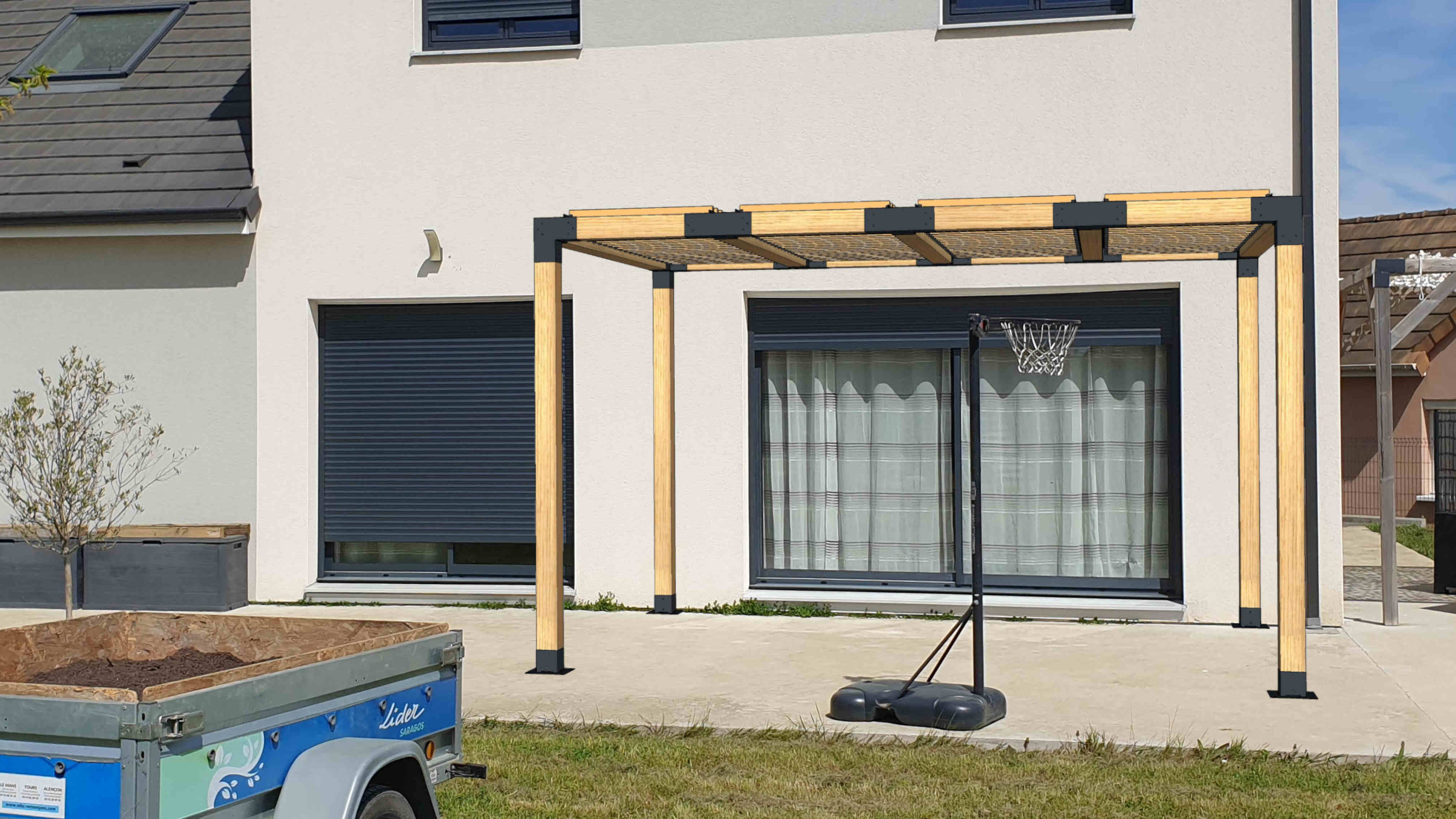

*Solution 5 : toit avec des lames bois Douglas de 1m - 3 259 €
<raz1>
Solution avec des lames bois de Douglas en 4 travées (économiser jusqu’à 38 €)
Avec cette solution, nous allons conserver les structures en sapin épicéa ainsi que les connecteurs SUNDIY. Ce sont les lames que nous allons remplacer par des lames en bois de Douglas de 1 mètre. Le nombre de travées de la toiture et la structure changent en conséquence.
Vue eclatée du modèle avec des lames bois en 4 travées
1. Support de poteau - Largeur intérieur : 120 mm - Réf : CAS120SP7016
2. Connecteur 120mm à 3 directions - Perpendiculaire - Réf : CAS1203DP7016
3. Connecteur 120mm à 3 directions forme T - Réf : CAS1203D7016
4. Lame BOIS Douglas - épaisseur 20mm, largeur 100mm, longueur 1,00m - Bords droits - Réf : SND-L-20-1000
5. Mécanisme de base pour lame 20mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-M-5-20-100-7016
6. Poteau en sapin épicéa 120x120mm.
Dans cette solution, nous passons de deux travées de 200cm à quatre travées de 100cm. Une travée correspond à la partie hachurée en jaune sur l’image.
texte=1|points=2184,1887,1947,1887,1878,2034|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=2874,1800,2430,1800,2289,1566|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=939,1548,1131,1548,1275,1206|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=4|points=921,1746,1590,1746,2097,621|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5|points=3048,1539,2790,1539,2448,642|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=6|points=2922,135,2559,135,2445,450|couleur=#7e7e7e|couleur_fleche=#7e7e7e
2. Connecteur 120mm à 3 directions - Perpendiculaire - Réf : CAS1203DP7016
3. Connecteur 120mm à 3 directions forme T - Réf : CAS1203D7016
4. Lame BOIS Douglas - épaisseur 20mm, largeur 100mm, longueur 1,00m - Bords droits - Réf : SND-L-20-1000
5. Mécanisme de base pour lame 20mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-M-5-20-100-7016
6. Poteau en sapin épicéa 120x120mm.
Dans cette solution, nous passons de deux travées de 200cm à quatre travées de 100cm. Une travée correspond à la partie hachurée en jaune sur l’image.
texte=1|points=2184,1887,1947,1887,1878,2034|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=2874,1800,2430,1800,2289,1566|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=939,1548,1131,1548,1275,1206|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=4|points=921,1746,1590,1746,2097,621|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5|points=3048,1539,2790,1539,2448,642|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=6|points=2922,135,2559,135,2445,450|couleur=#7e7e7e|couleur_fleche=#7e7e7e
| Désignation | Utilisation | Référence | Quantité | Conditionnement | Quantité à commander | Prix TTC |
|---|---|---|---|---|---|---|
| Lame BOIS Douglas - épaisseur 20mm, largeur 100mm, longueur 2,00m - Bords droits |
Toiture de la pergola. | SND-L-20-1000 | 118 Unités | 1 Unité | 188 Unités | 613.6 € |
| Mécanisme de base pour lame 20mm, lames bois/Alu/PVC GRIS ANTHRACITE | Support des lames. | SND-M-5-20-100-7016 | 24 Paires | 1 Paire | 24 paires | 1 411.2 € |
| Pièces de départ et d’arrivée 20mm ANTRACITE | Pour maintenir les mécanismes en place. | D-A-20-7016 | 16 Piéces | 1 lot de 4 pièces | 4 lots | 16.00 € |
| Vis bois et panneaux à tête ronde TORX - D5 x L50 | Fixation des clips des mécanismes SUNDIY. | SND-FXT-BOIS-5-50_50 | 68 unités | Boite de 50 vis | 2 boite | 40,56 € |
| Vis bois et panneaux à tête ronde PZ - INOX A2 - NOIR - D4 x L25 | Fixation des lames avec les mécanismes. | 8225402594_100 | 224 unités | Boite de 100 vis | 3 boite | 53.64 € |
| Actionnement en hauteur (embase seule) | Permet de recevoir la baguette d’actionnement amovible. | P-INOX | 4 unités | 1 unité | 4 unités | 76.8 € |
| Baguette d’actionnement | Pour les ouvertures en hauteur. | SND-CANNE-P | 1 unité | 1 unité | 1unité | 20.80 € |
| Support de poteau - Largeur intérieur : 120mm | Fixation des poteaux verticaux sur la dalle béton. |
CAS120SP7016 | 4 unités | 1 unités | 4 unités | 96.00 € |
| Connecteur 120mm à 3 directions – Perpendiculaire | Assemblage des poutres sur les angles, le tout étant supporté par un poteau vertical. |
CAS1203DP7016 | 4 unités | 1 unité | 4 unités | 199.96 € |
| Connecteur 120mm à 3 directions - Forme T | Assemblage des poutres sans être soutenu par un poteau vertical. | CAS1203D7016 | 6 unités | 1 unité | 6 unités | 299.4 € |
| Goujon option 7 WA M10-78/5 | Fixation des supports poteaux sur la dalle béton. | WA10078RP | 16 unités | 6 unités | 3 lots | 14.28 € |
| Vis à bois structurelle tête ronde plate bombée D6 L60 | Fixation des connecteurs SUNDIY avec les éléments de la structure en bois. | WKCP-06060-D | 196 unités | 100 unités | 2 boites | 33.00 € |
| Bois de structure en sapin épicéa non traité | Structure de la pergola | 0,461 m3 | 1 m3 | 0,381 m3 | 184.4 € | |
| Frais de port | 200.00 € | |||||
| PRIX TOTAL TOUTES TAXES COMPRISES | [red]3 259.56 €[/red] | |||||

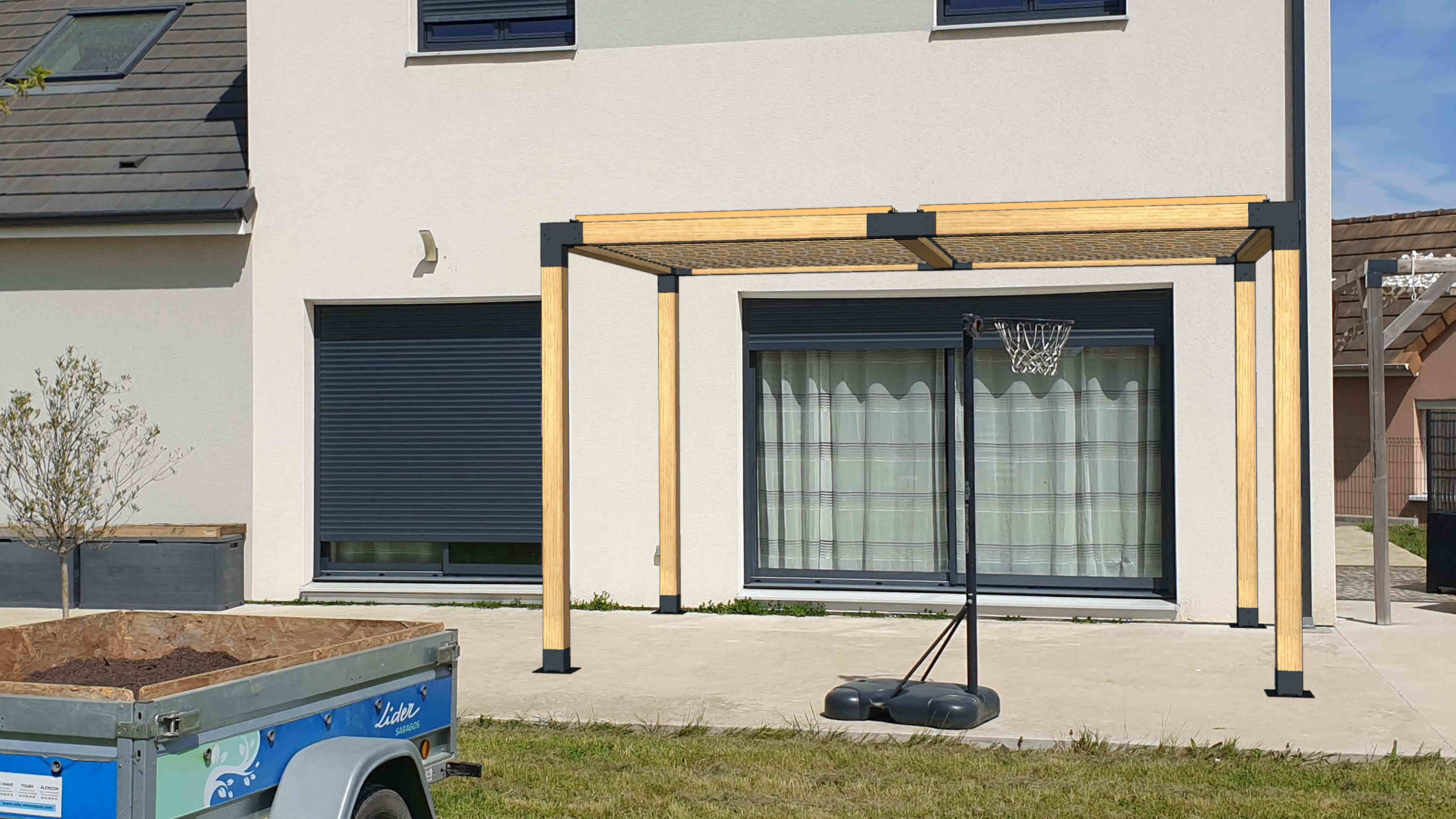

*Solution 6 : toit avec des lames bois Douglas de 2m - 2 195.96 €
<raz1>
Solution avec des lames bois de Douglas en 2 travées de 2m économiser jusqu’à 1 063 €)
Pour cette solution, nous allons remplacer les lames en bois de 1 mètre et les mécanismes de base de SUNDIY par des lames en Douglas de 2 mètres et des mécanismes SUNDIY XL. Le nombre de travées du toit est réduit à deux avec les lames de 2 mètres, mais cette solution augmente le risque de déformation des lames.

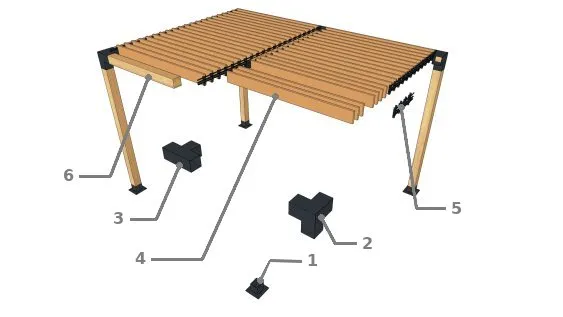

Vue eclatée du modèle avec des lames bois en 2 travées
1. Support de poteau - Largeur intérieur : 120 mm - Réf : CAS120SP7016
2. Connecteur 120mm à 3 directions - Perpendiculaire - Réf : CAS1203DP7016
3. Connecteur 120mm à 3 directions forme T - Réf : CAS1203D7016
4. Lame BOIS Douglas - épaisseur 27mm, largeur 140mm, longueur 2m - Bords droits - Réf : SND-L-27-2000
5. Mécanisme de base pour lame 27mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-XL-5-20-100-7016
6. Poteau en sapin épicéa 120x120mm.
texte=1|points=2160,1870,1934,1864,1864,2004|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=2554,1744,2400,1744,2302,1556|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=932,1568,1120,1568,1288,1186|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=4|points=1086,1854,1450,1854,1976,690|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5|points=3194,1492,2984,1492,2876,768|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=6|points=570,1260,790,1260,1066,554|couleur=#7e7e7e|couleur_fleche=#7e7e7e
2. Connecteur 120mm à 3 directions - Perpendiculaire - Réf : CAS1203DP7016
3. Connecteur 120mm à 3 directions forme T - Réf : CAS1203D7016
4. Lame BOIS Douglas - épaisseur 27mm, largeur 140mm, longueur 2m - Bords droits - Réf : SND-L-27-2000
5. Mécanisme de base pour lame 27mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-XL-5-20-100-7016
6. Poteau en sapin épicéa 120x120mm.
texte=1|points=2160,1870,1934,1864,1864,2004|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=2554,1744,2400,1744,2302,1556|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=932,1568,1120,1568,1288,1186|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=4|points=1086,1854,1450,1854,1976,690|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5|points=3194,1492,2984,1492,2876,768|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=6|points=570,1260,790,1260,1066,554|couleur=#7e7e7e|couleur_fleche=#7e7e7e
| Désignation | Référence | Quantité | Prix unitaire | Prix total | Economie | |
|---|---|---|---|---|---|---|
| Prix total toutes taxes comprises (solution avec des lames en bois de Douglas de 1m) | - | - | - | 3 259.56 € | - | |
| Lames | - Bords droits |
SND-L-20-1000 | 118 unités | 5.20 € | 613.6 € | - |
| Lame BOIS Douglas - épaisseur 27mm, largeur 140mm, longueur 2m - Bords droits |
SND-L-27-2000 | 42 unités | 13 € | 546 € | 67.6 € | |
| Mécanismes | ANTHRACITE |
SND-M-5-20-100-7016 | 24 paires | 58.80 € | 1 411.2 € | - |
| SUNDIY XL 27mm - pour lames BOIS de section standard | SND-XL-5-20-100-7016 | 11 paires | 58.80 € | 646.8 € | 764.4 € | |
| CAS1203D7016 | 4 unités | 49.90 € | 199.60 € | 199.60 € | ||
| Structure | - | 0,460 m3 | 400 € | 184.4 € | - | |
| Structure de la pergola avec des lames en bois de Douglas de 1m | - | 0,381 m3 | 400 € | 152.4 € | 32 € | |
| Economie totale par rapport à la solution précédente | [vert]1 063.6 €[/vert] | |||||
| PRIX TOTAL TOUTES TAXES COMPRISES | ||||||
*Solution 7 : toit avec des lames de terrasse déjà rabotées - 1 913.96 €
Cette solution consiste à remplacer les lames de Douglas par des lames de terrasse disponibles dans les grandes surfaces de bricolage, tout en gardant la même configuration que la solution précédente.
| Désignation | Quantité | Prix unitaire | Prix total | Economie |
|---|---|---|---|---|
| Prix total toutes taxes comprises (Solution 6) | - | - | 2 195.96 € | |
| Lame de terrasse pin du nord | 12 m2 | 22 € | 264 € | 282 € |
| 42 unités | 13 € | 546 € | ||
| Economie totale par rapport à la solution précédente | [vert]282 €[/vert] | |||
| PRIX TOTAL TOUTES TAXES COMPRISES | ||||
*Solution 8 : toit avec des lames en planches de coffrage - 1 829.96 €
Il est encore possible de faire des économies en fabriquant soi-même ses lames avec des planches de coffrage. Avec un peu de chance, il peut arriver que l’on trouve des planches de coffrage en Douglas dans les grandes surfaces de bricolage. C’est rare, mais ça arrive.
| Désignation | Quantité | Prix unitaire | Prix total | Economie |
|---|---|---|---|---|
| Prix total toutes taxes comprises (Solution 7) | - | - | 1 913.96 € | |
| Planche de coffrage 27x150mm, longueur 200cm | 12 m2 | 15 € | 180 € | 84 € |
| 12 m2 | 22 € | 264 € | ||
| Economie totale par rapport à la solution précédente | [vert]84 €[/vert] | |||
| PRIX TOTAL TOUTES TAXES COMPRISES | ||||
*Solution 9 : une structure sans les connecteurs SUNDIY - 1 639 €
<raz1>
Solution avec une structure sans les connecteurs SUNDIY (économiser jusqu’à 190 €)
Avec cette solution, nous allons remplacer tous les connecteurs SUNDIY des pieds de poteau et les vis pour assembler la structure. De plus, des bras de contreventement doivent également être mis en place car les connecteurs SUNDIY jouent également le rôle de contreventement.

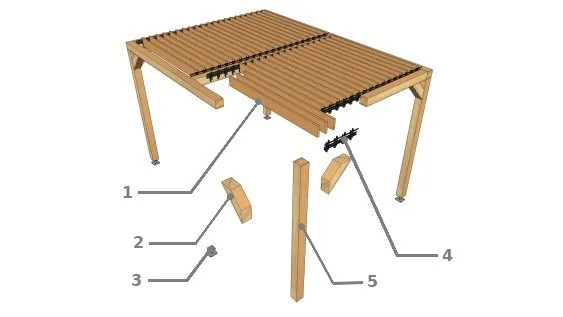

Vue éclatée de la solution sans les connecteurs SUNDIY
1. Lame en planche de coffrage
2. Bras de contreventement en bois sapin épicéa.
3. Pieds de poteau réglables - Réf : KIT FIX APB100
4. Mécanisme de base pour lame 27mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-XL-5-20-100-7016
5. Poteau en bois sapin épicéa 120x 120mm.
texte=1|points=990,1378,1364,1380,1852,726|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=1074,1740,1404,1740,1650,1404|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=1060,2010,1334,2010,1504,1788|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=4|points=3133,1830,2848,1830,2466,997|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5|points=2596,2020,2385,2025,2161,1617|couleur=#7e7e7e|couleur_fleche=#7e7e7e
2. Bras de contreventement en bois sapin épicéa.
3. Pieds de poteau réglables - Réf : KIT FIX APB100
4. Mécanisme de base pour lame 27mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-XL-5-20-100-7016
5. Poteau en bois sapin épicéa 120x 120mm.
texte=1|points=990,1378,1364,1380,1852,726|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=1074,1740,1404,1740,1650,1404|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=1060,2010,1334,2010,1504,1788|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=4|points=3133,1830,2848,1830,2466,997|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5|points=2596,2020,2385,2025,2161,1617|couleur=#7e7e7e|couleur_fleche=#7e7e7e
| Désignation | Référence | Quantité | Prix unitaire | Prix total | Economie | |
|---|---|---|---|---|---|---|
| Prix total toutes taxes comprises (solution précédente) | - | - | - | 1 829.96 € | - | |
| Fixation des poteaux sur le sol support | CAS120SP7016 | 4 unités | 24.00 € | 96.00 € | - | |
| WA10078RP | 6 lots | 4.76 € | 14.28 € | - | ||
| Pieds de poteau réglables | KIT FIX APB100 | 4 unités | 21.54 € | 86.16 € | 24.12 € | |
| Fixation des poutres entre-elles | CAS1203DP7016 | 4 unités | 49.99 € | 199.96 € | - | |
| CAS1203D7016 | 2 unités | 49.90 € | 99.8 € | |||
| WKCP-06060-D | 2 boîtes | 16.5 € | 33.00 € | |||
| HECO-TOPIX-plus CombiConnect, tête cylindrique, T-Drive, filet CC, zingué blanc | 61457 | 1 boîte | 165.90 € | 165.90 € | 166.86 € | |
| Economie totale par rapport à la solution précédente | [vert]190.98 €[/vert] | |||||
| PRIX TOTAL TOUTES TAXES COMPRISES | ||||||
Avertissement
Attention ! Cette structure n’est pas adaptée à chaque essence de bois et à chaque département en France. Il faut réaliser des calculs pour obtenir les sections adéquates de chaque élément de la structure. Vous pouvez réaliser les calculs avec les outils de calcul de BILP.
