Comment déterminer les dimensions de votre pergola ?

mercredi 18 décembre 2024, par Bruno, Yvan

Avant de réaliser concrètement votre pergola, il est important de réaliser une étude préliminaire afin d’optimiser le dimensionnement de l’ensemble, y compris des éléments structuraux (poutres, chevrons, poteaux) et des composants de la pergola (lames, mécanismes).

Le dimensionnement vous permettra d’évaluer le coût de votre projet et d’effectuer des ajustements si nécessaire.

Pour simplifier cette étape, nous avons mis en place des DEVIS en ligne. Il vous suffit d’entrer vos dimensions et préférences, puis de valider pour visualiser votre pergola en 3D et obtenir un devis complet comprenant tous les matériaux requis.

Un autre grand avantage de ces DEVIS en ligne est qu’il vous avertit si :

La portée ou l’espacement entre les chevrons et poutres est trop important, ce qui pourrait compromettre la capacité des sections de bois à supporter les charges. Nous utilisons, par exemple, du bois 120 x 120 mm et du 90 x 90 mm.

Des espaces vides sont identifiés sur la profondeur, l’outil vous proposera des dimensions pour améliorer l’étanchéité de votre pergola.

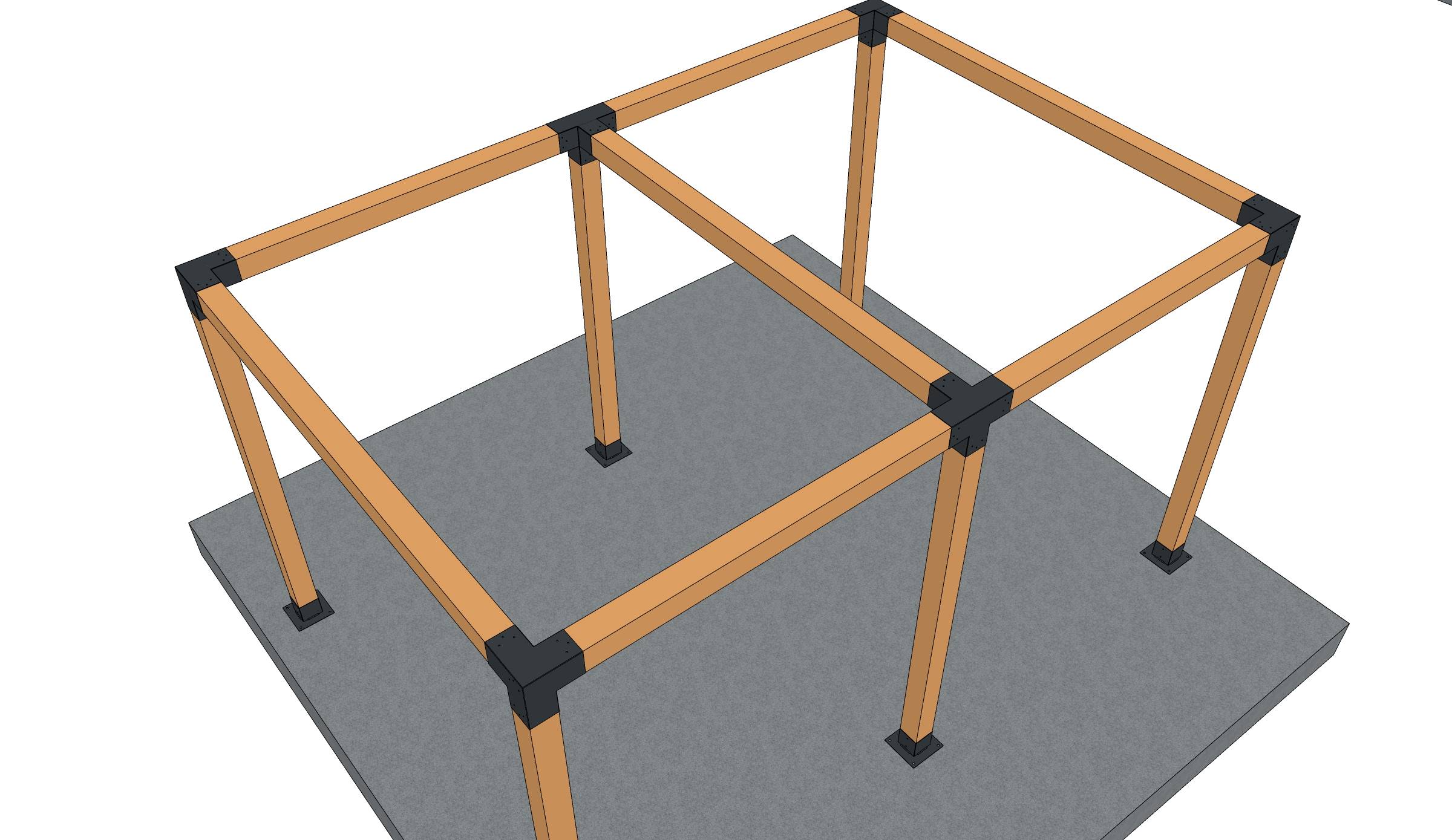

Dimensionnement des éléments de la structure

Pour vérifier l’emplacement des poteaux en fonction des sections des poutres et des chevrons, ainsi que le type de lame que vous souhaitez utiliser, vous pouvez consulter nos outils de calcul Eurocode 5. Ces outils sont directement intégrés dans les DEVIS en ligne.

Espacement entre les chevrons

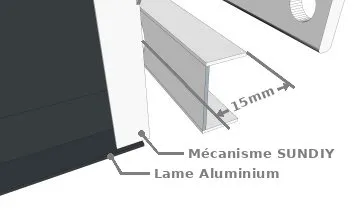

**Largeur du mécanisme SUNDIY**

texte=15mm|points=1436,764,1922,560|taille=10|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1636,346,1950,578|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=944,272,1520,850|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Mécanisme SUNDIY|points=1218,1012,1048,1012,936,882|taille=10|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Lame Aluminium|points=994,1148,806,1148,734,1032|taille=10|couleur=#7e7e7e|couleur_fleche=#7e7e7e

Que vous utilisiez des lames en aluminium ou en bois, la distance entre deux chevrons doit être égale à la longueur des lames + 35 mm. Ces 35 mm correspondent à la largeur du corps du mécanisme SUNDIY (15 mm x 2) ajoutée à 5 mm de jeu.

Vous avez deux options :

adapter l’espacement entre les chevrons à la longueur de vos lames.
adapter la longueur de vos lames à l’espacement prévu entre les chevrons.

<raz1>

**Déterminer la distance Dc entre les chevrons en fonction de la longueur des lames L**

Distance entre les chevrons Dc = Longueur des lames L + 35mm
Si vos lames font 150 cm, la distance entre les chevrons devra donc être de 150 cm + 3,5 cm = 153,5 cm
texte=L|points=2239,1165,2621,724|taille=15|type_legende=double_fleche_texte_dessus|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Dc:L+35mm|points=861,1319,1505,816|taille=15|type_legende=double_fleche_texte_dessus|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1814,936,2280,1188|type_fleche=trait|couleur_fleche=#7e7e7e
texte=
|points=2250,565,2640,735|type_fleche=trait|couleur_fleche=#7e7e7e

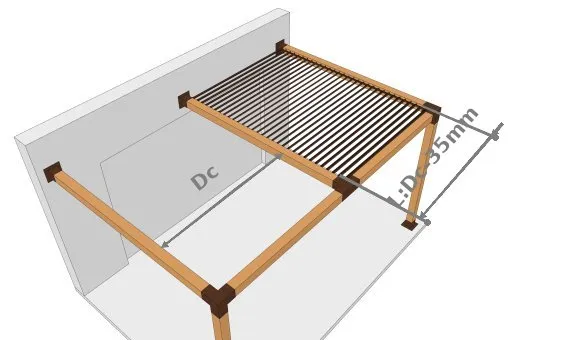

**Déterminer de la longueur des lames L en fonction de la distance Dc entre les chevrons**

Longueur des lames L = Distance entre les chevrons Dc - 35mm
Si la distance entre les chevrons est de 200 cm, les lames devront donc être de 200 cm - 3,5 cm = 196,5 cm
texte=L:Dc-35mm|points=2239,1165,2621,724|taille=15|type_legende=double_fleche_texte_dessus|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Dc|points=861,1319,1505,816|taille=15|type_legende=double_fleche_texte_dessus|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1814,936,2280,1188|type_fleche=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=2250,565,2640,735|type_fleche=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e

<raz1>

CONSEIL PRATIQUE

Étant donné que le bois fourni par votre fournisseur ne sera jamais parfaitement droit, il est recommandé de ne pas utiliser les dimensions exactes calculées. En effet, cela pourrait provoquer des erreurs lors de l’installation. Nous vous conseillons de prévoir une marge légèrement inférieure à celle calculée : par exemple, réduisez les dimensions de 10 mm et découpez les lames au fur et à mesure, en fonction de leur emplacement. Cette approche permet de garantir un alignement précis des lames et d’éviter les complications liées à des longueurs inadéquates.

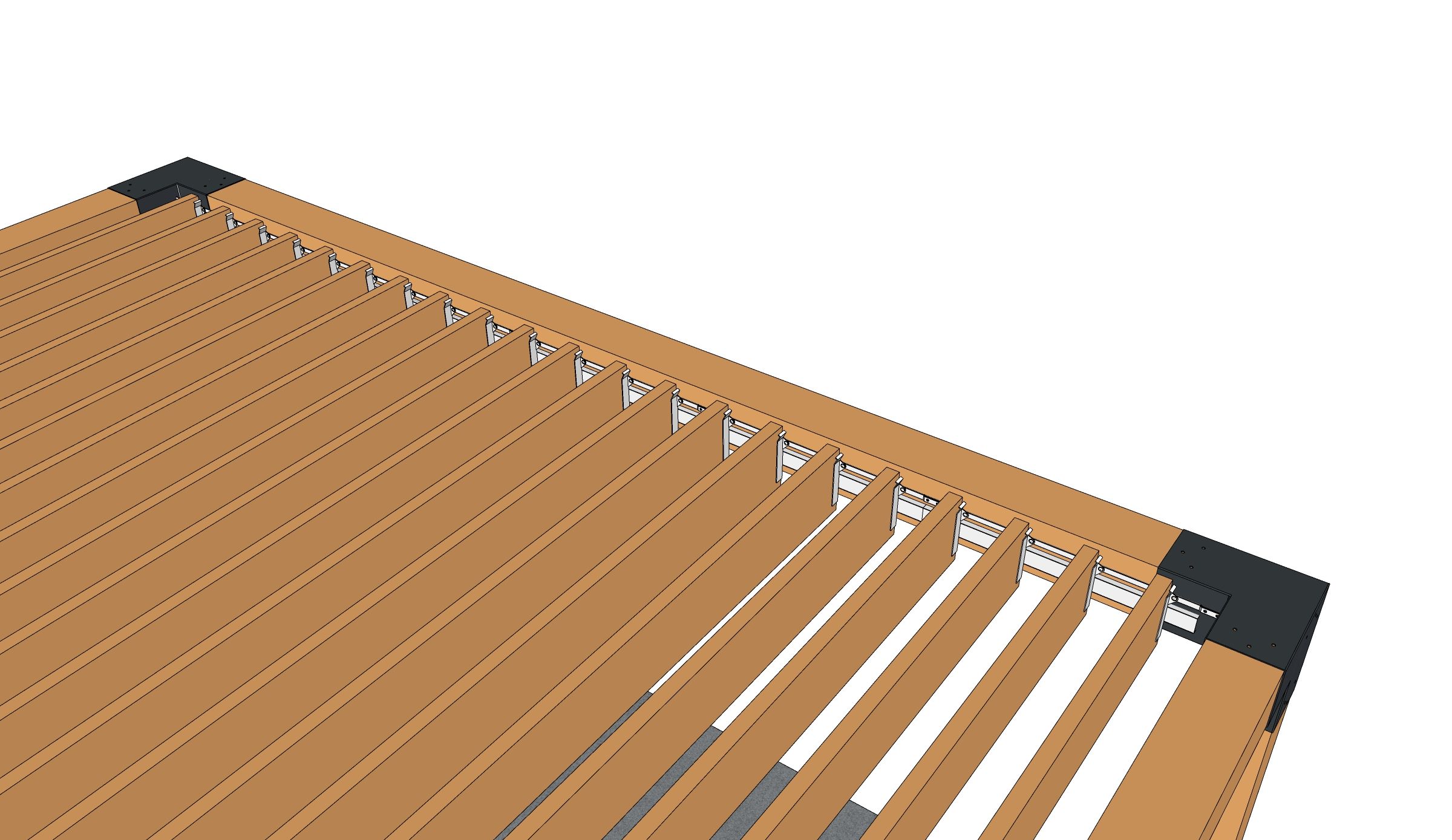

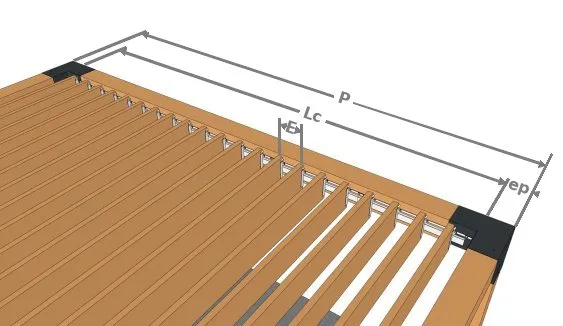

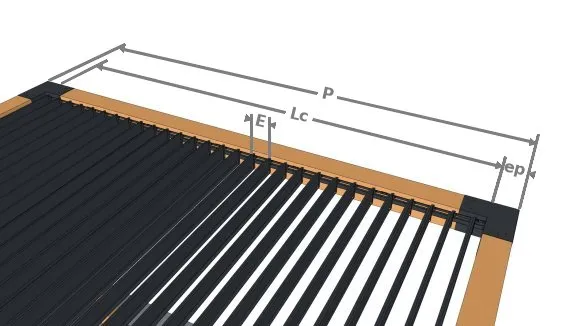

Détermination de la profondeur

La profondeur de votre pergola dépendra de vos préférences personnelles et de l’espace disponible pour la construction, ce qui influencera le nombre de lames requis. À l’inverse, vous pouvez également déterminer la profondeur en fonction du nombre de lames choisi.
