Pose des mécanismes
c’est FACILE ! ne vous laissez pas impressionner par la longueur de ce TUTO
mercredi 6 août 2025, par
En quelques mots :
– les mécanismes se fixent les uns à la suite des autres,
– avec des clips.
– Les butées permettent le blocage de la ligne de mécanisme, et assurent la bonne distance aux extrémités.
– le couplage des mécanismes est réalisé avec les tringles.
Voici une vidéo du montage des mécanismes
<youtube1|id=7fHFESROoio>
<raz1>
Le mécanisme SUNDIY peut être monté sur n’importe quel type de support solide :
– bois,
– aluminium,
– acier,
– fer forgé,
– béton,
– maçonnerie,
– n’importe quel support rigide, etc.
Pour tous types d’usage tels que pergola bioclimatique, Brise-Soleil Orientable (BSO).

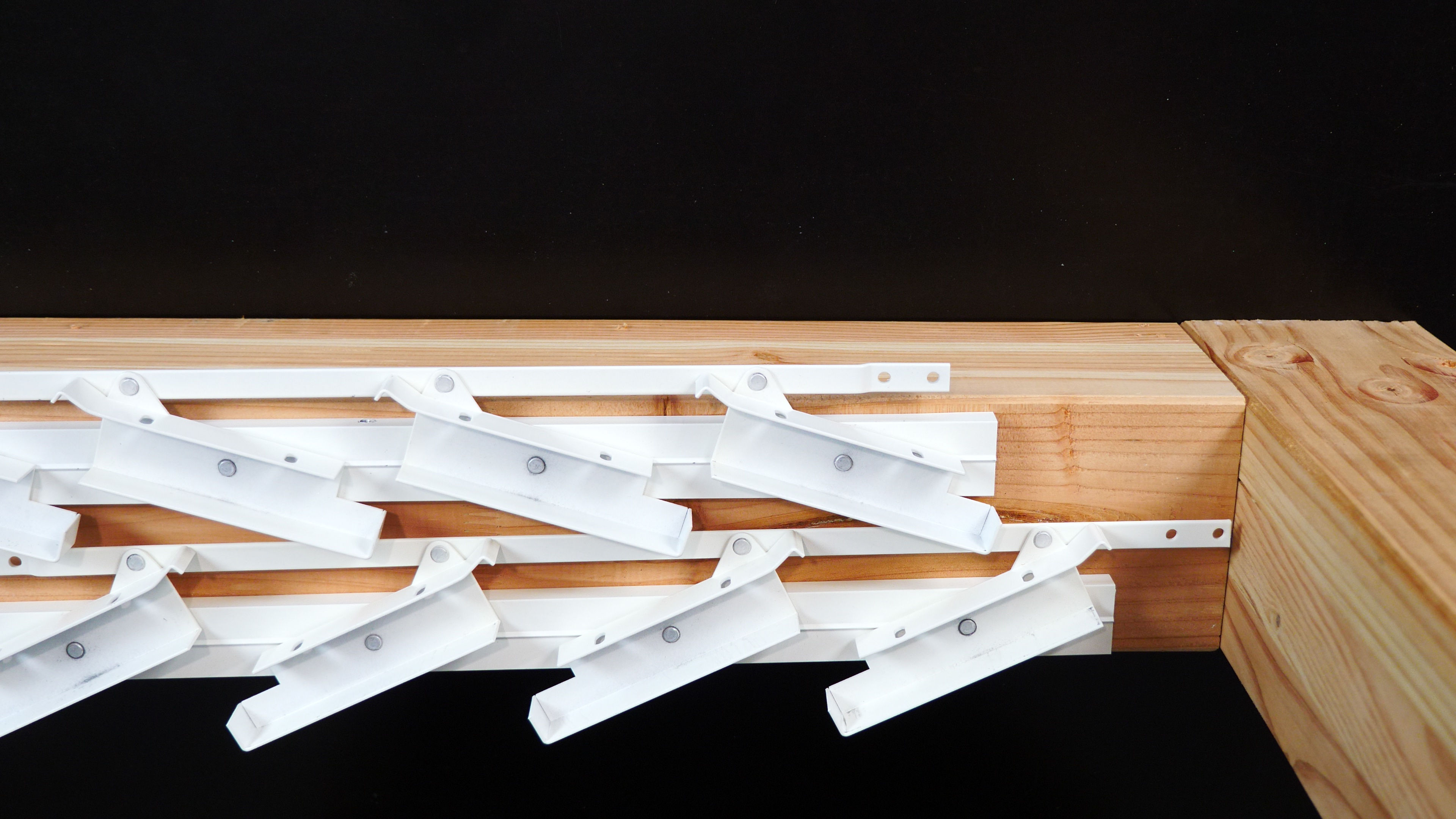

Le mécanisme est composé d’une partie gauche et d’une partie droite, symétrique l’une de l’autre. Commencer par l’une ou l’autre des lignes gauche ou droite.

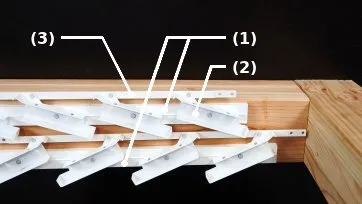

Composition du mécanisme
– (1) Corps principal
– (2) Porte-lame
– (3) Tringle
Le mécanisme est composé d’une partie gauche et d’une partie droite, symétrique l’une de l’autre.
texte=(1)|points=2388,393,2013,393,1743,1164
texte=
|points=2013,393,1779,393,1323,1731
texte=(2)|points=2388,702,2241,702,2070,1203
texte=(3)|points=654,393,1083,393,1395,1005
– (2) Porte-lame
– (3) Tringle
Le mécanisme est composé d’une partie gauche et d’une partie droite, symétrique l’une de l’autre.
texte=(1)|points=2388,393,2013,393,1743,1164
texte=
|points=2013,393,1779,393,1323,1731
texte=(2)|points=2388,702,2241,702,2070,1203
texte=(3)|points=654,393,1083,393,1395,1005

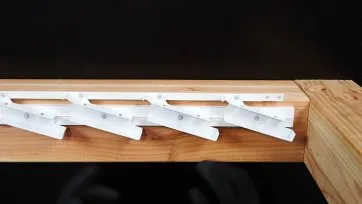

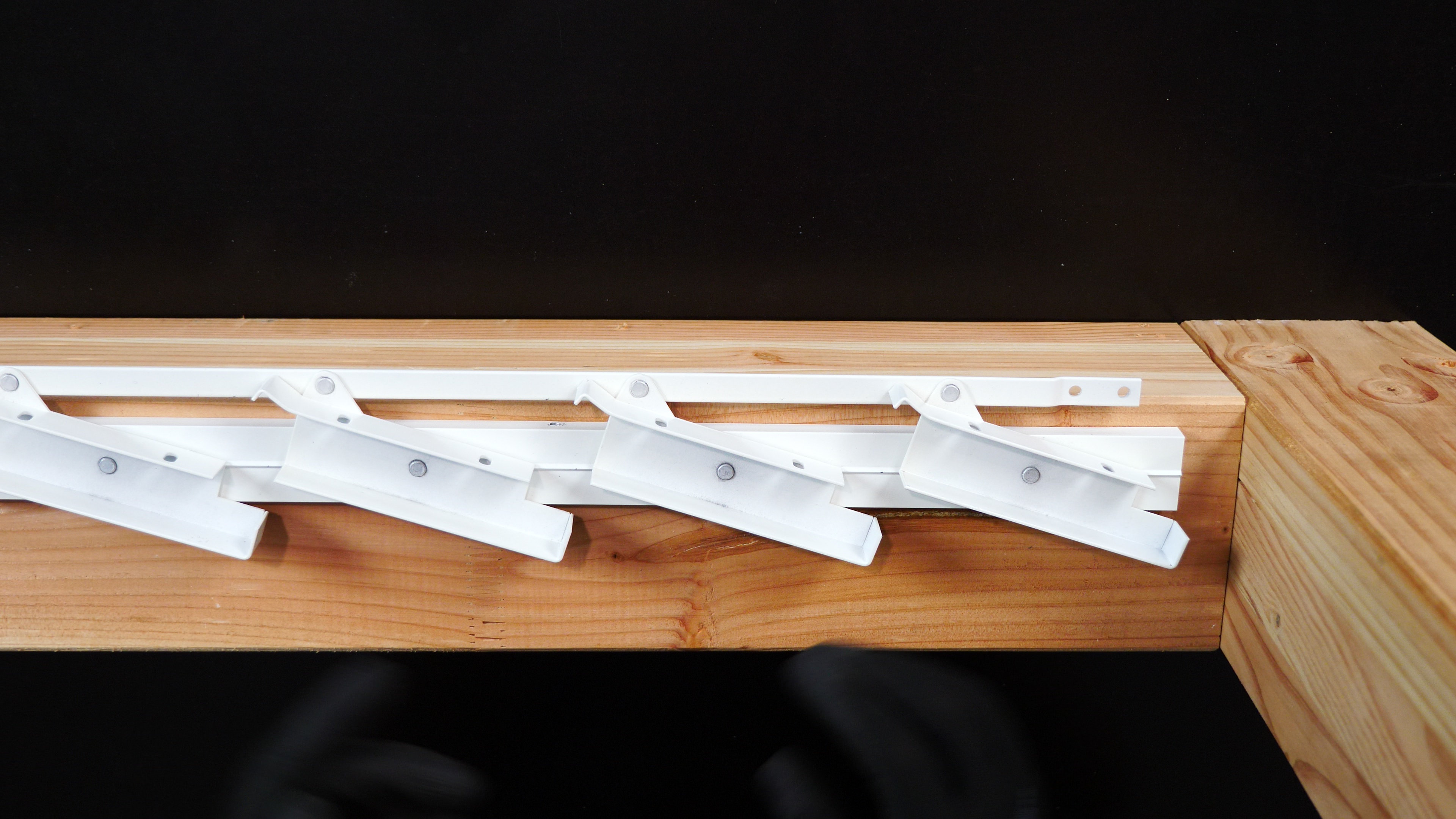

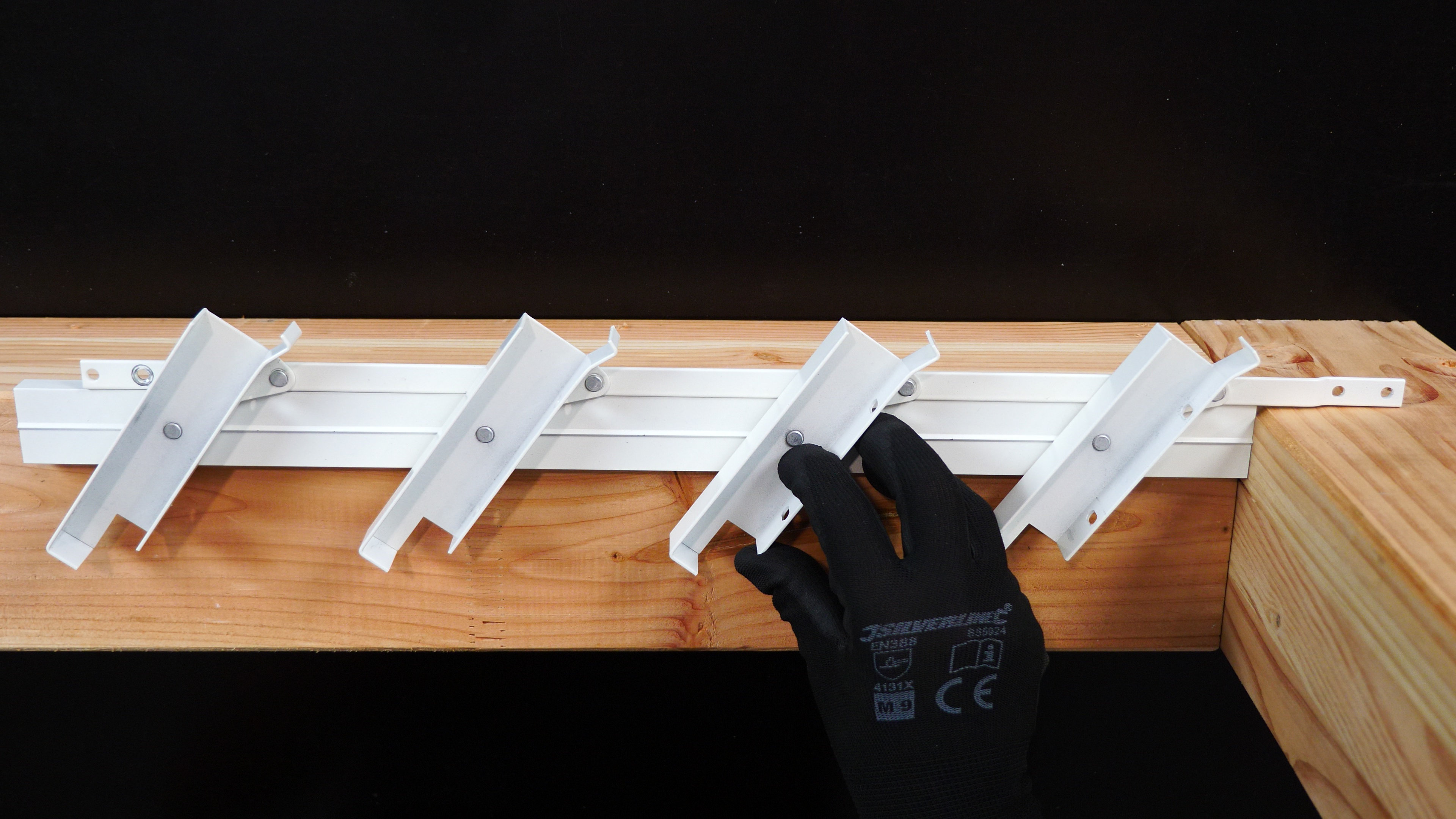

Orientation du mécanisme
Tout est possible. Mais pour une pergola bioclimatique, l’orientation standard est celle ci-dessus, qui permet un réglage précis de la quantité de lumière ainsi qu’une ventilation optimale même en position ouverte.

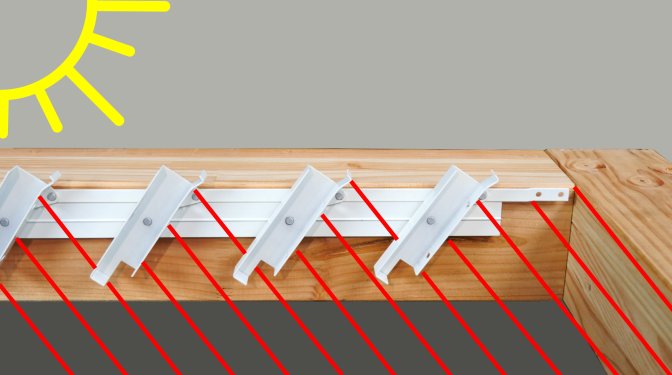

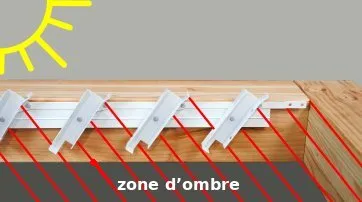

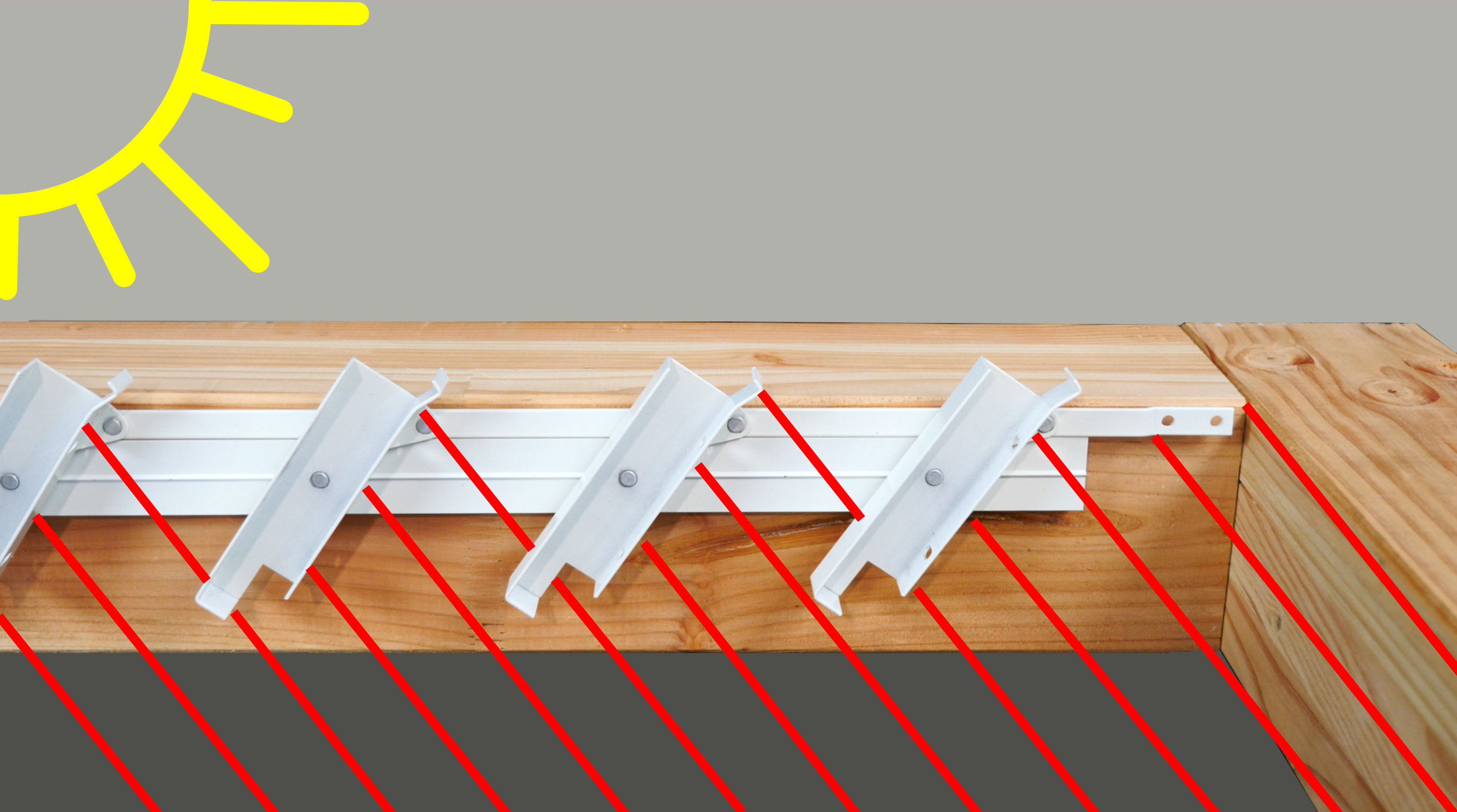

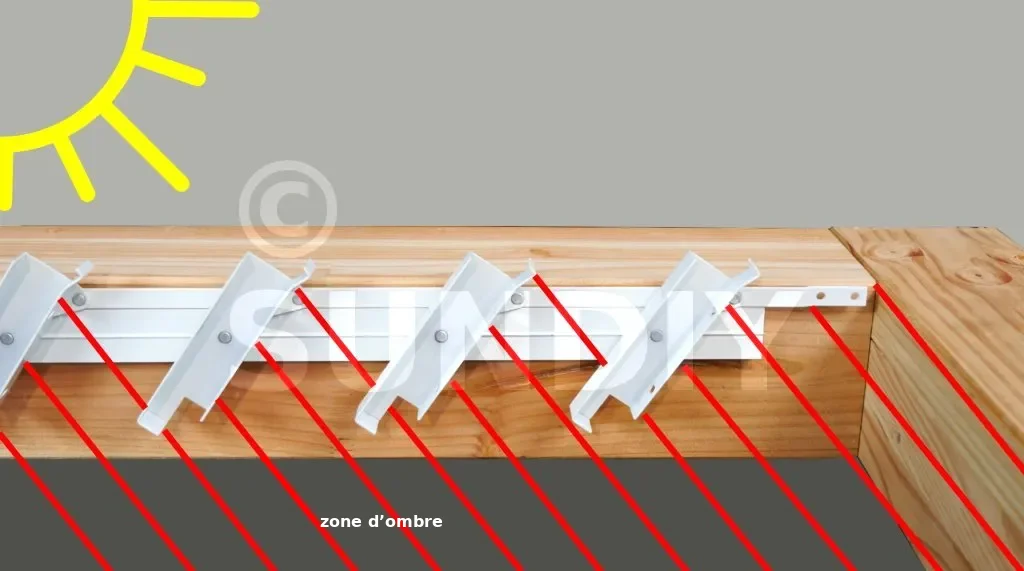

Le principe de la pergola bioclimatique
En été, au plus fort de l’ensoleillement, le soleil est au zénith. Les rayons sont stoppés par les lames. La pergola génère de l’ombre. Mais les lames en position ouverte permettent une bonne ventilation.
texte=zone d’ombre|points=908,1504,764,1324|couleur=#ffffff|couleur_fleche=#ff0000
texte=zone d’ombre|points=908,1504,764,1324|couleur=#ffffff|couleur_fleche=#ff0000
Le positionnement vertical du mécanisme
sur une poutre dépend principalement du type d’actionnement choisi :
– avec le système à canne Blade Driver, tout est possible, en haut, au milieu, en bas.

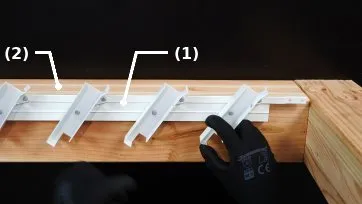

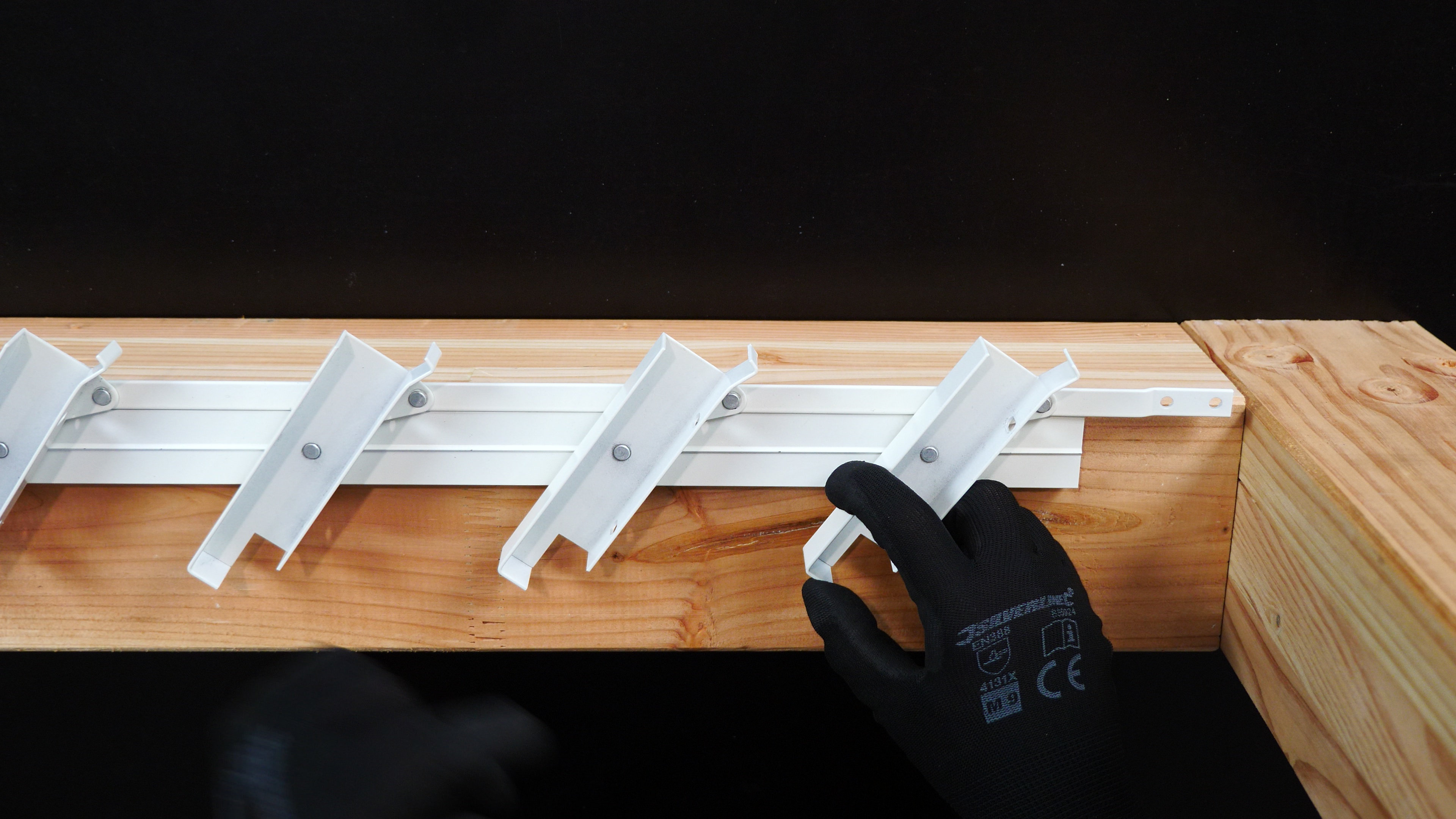

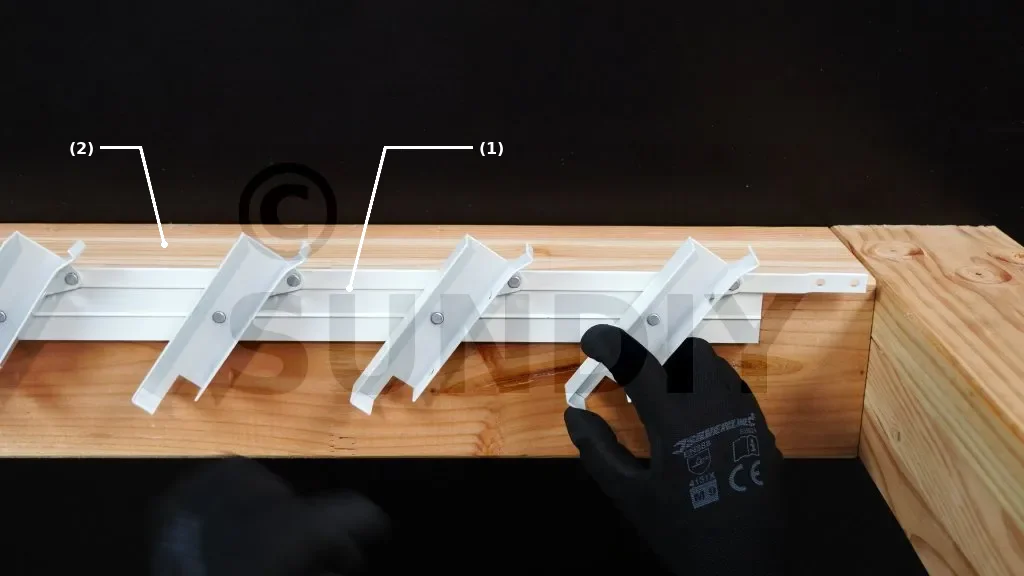

Mécanisme en position haute
– avec la motorisation SMART, le mécanisme est obligatoirement fixé en position supérieure, le bord supérieur du corps (1) affleurant avec la face supérieure de la poutre (2).
– avec l’actionneur à cardan Blade Runner, le mécanisme est fixé en position supérieure mais peut se situer jusqu’à 10mm sous la face supérieure de la poutre.
– convient aussi à l’actionnement à canne Blade Driver
texte=(1)|points=1772,552,1444,552,1312,1080
texte=(2)|points=376,552,528,552,616,916
– avec l’actionneur à cardan Blade Runner, le mécanisme est fixé en position supérieure mais peut se situer jusqu’à 10mm sous la face supérieure de la poutre.
– convient aussi à l’actionnement à canne Blade Driver
texte=(1)|points=1772,552,1444,552,1312,1080
texte=(2)|points=376,552,528,552,616,916

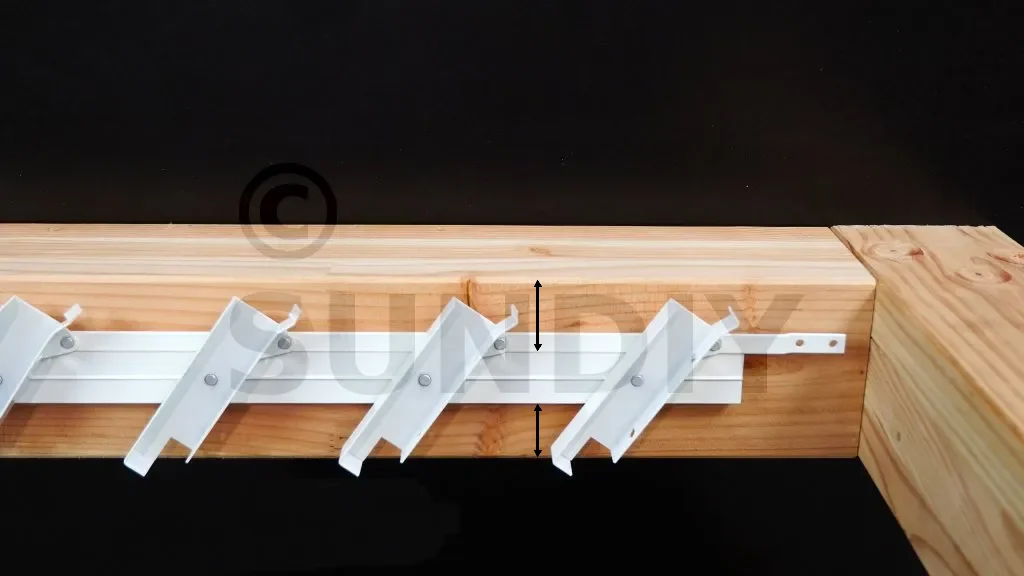

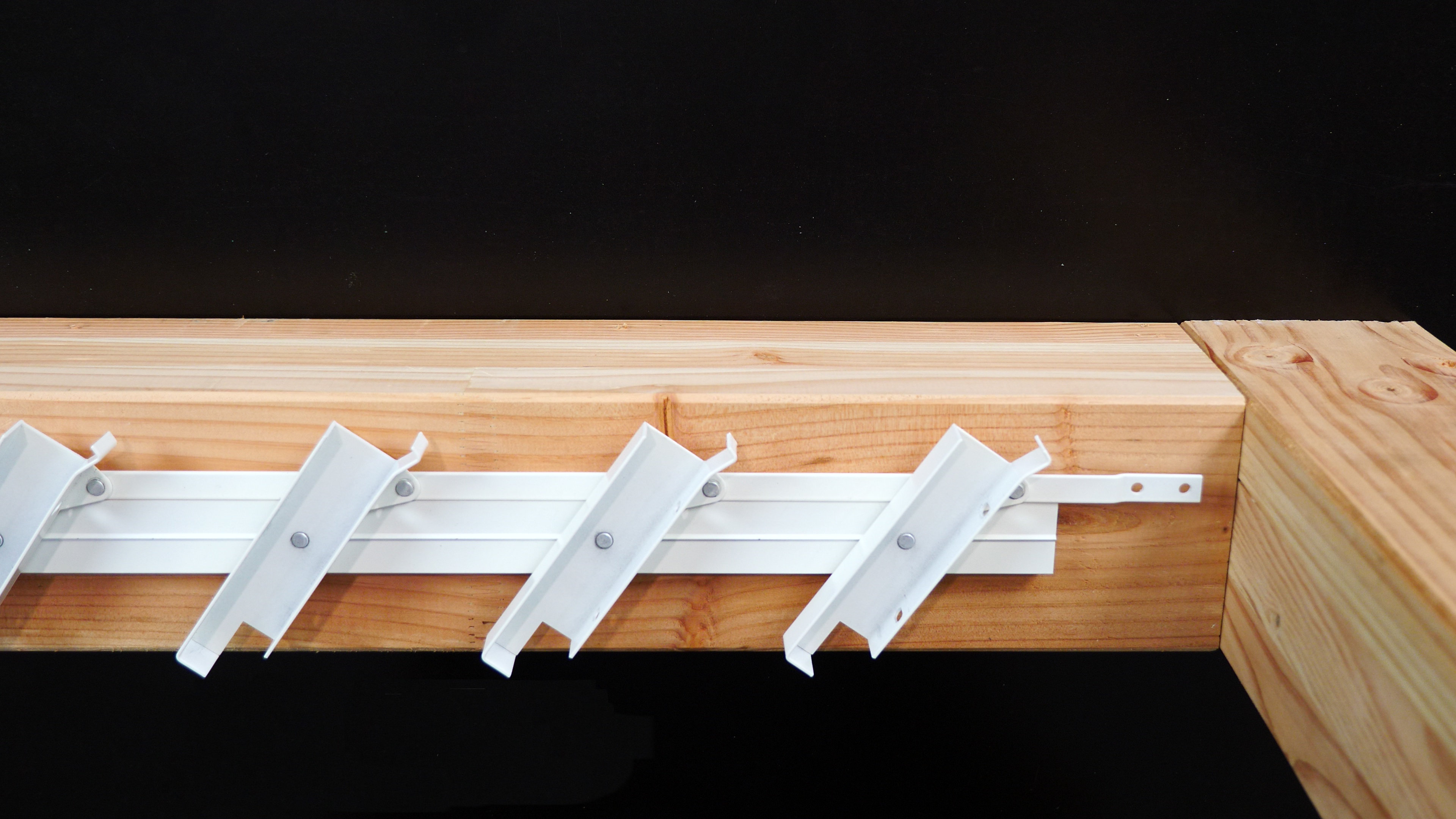

Mécanisme en position intermédiaire
– avec la motorisation invisible SMART-i, le mécanisme est en position intermédiaire. Se reporter à la notice de pose de SMART-i.
– convient aussi à l’actionnement à canne Blade Driver
texte=
|points=2016,1052,2016,1316|type_legende=double_fleche_texte_dessus|couleur_fleche=#000000
texte=
|points=2016,1712,2016,1516|type_legende=double_fleche_texte_dessus|couleur_fleche=#000000
– convient aussi à l’actionnement à canne Blade Driver
texte=
|points=2016,1052,2016,1316|type_legende=double_fleche_texte_dessus|couleur_fleche=#000000
texte=
|points=2016,1712,2016,1516|type_legende=double_fleche_texte_dessus|couleur_fleche=#000000
Sur un panneau vertical

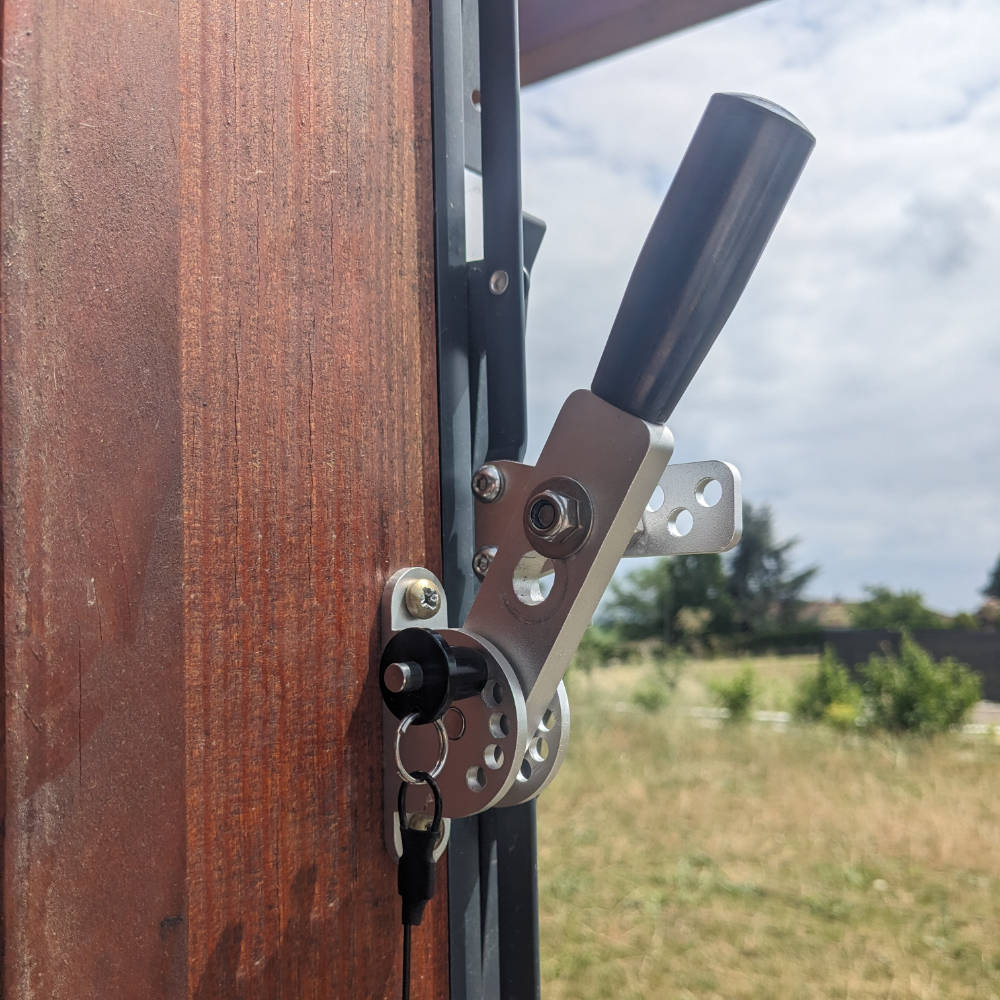

– avec l’actionneur Blade Locker, le mécanisme est positionné en affleurement du côté Blade Locker et jusqu’à 20mm à l’intérieur de la poutre le supportant.
Fixation du premier mécanisme

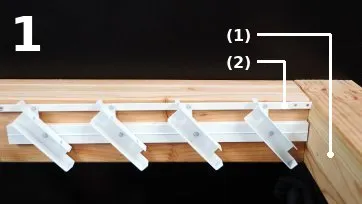

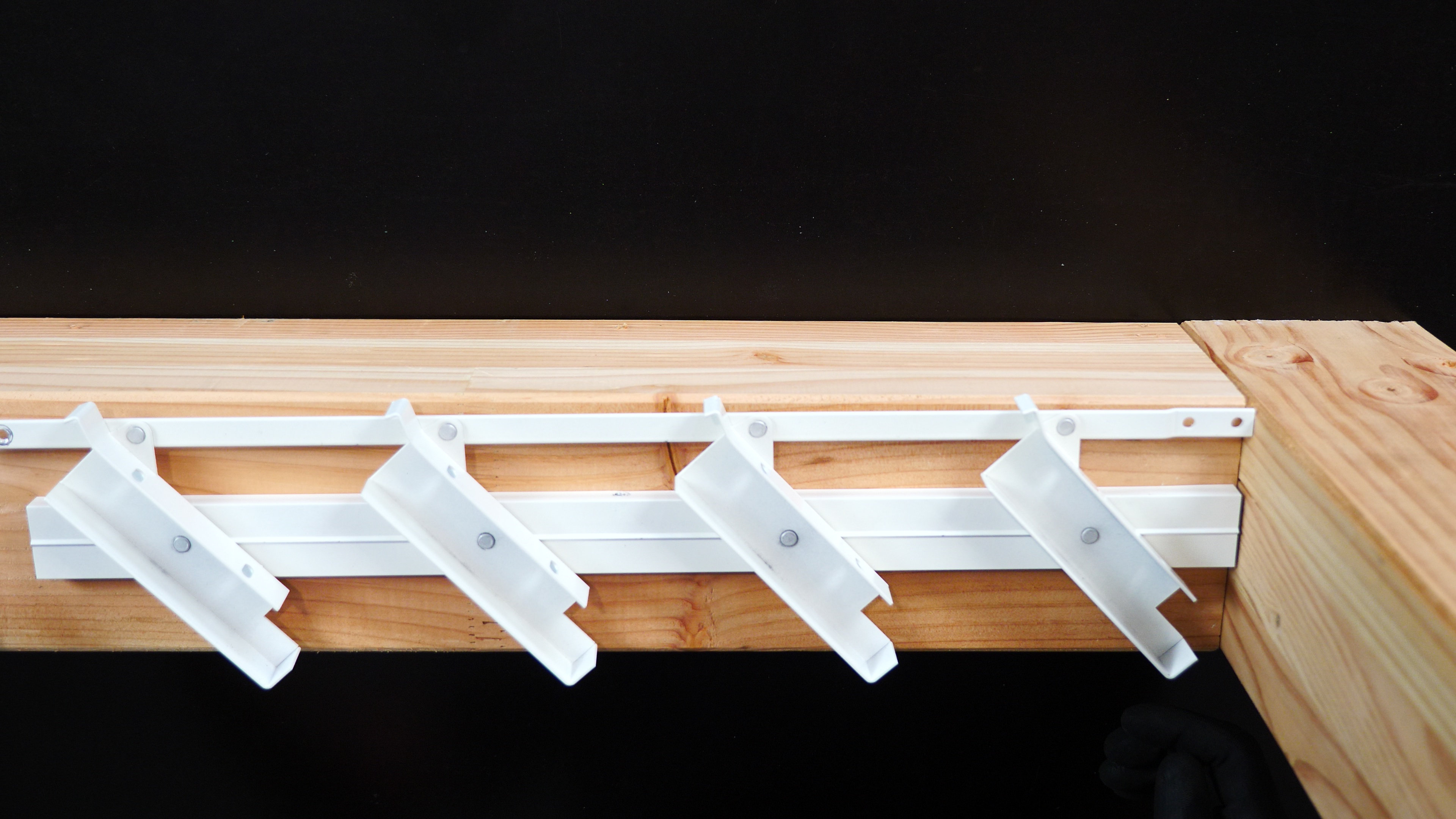

Découper le début de tringle
Si le premier mécanisme est en appuie contre un mur ou une poutre (1), le début de tringle (2) peut empêcher l’ouverture totale. Il faut alors couper cette partie de la tringle, avec une scie à métaux, une meuleuse d’angle, etc.
texte=(1)|points=2728,368,3504,368,3504,1640
texte=(2)|points=2728,656,3016,656,3016,1112
texte=(1)|points=2728,368,3504,368,3504,1640
texte=(2)|points=2728,656,3016,656,3016,1112

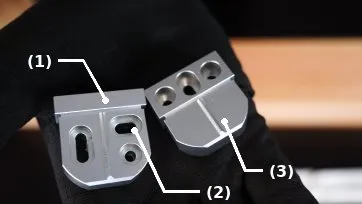

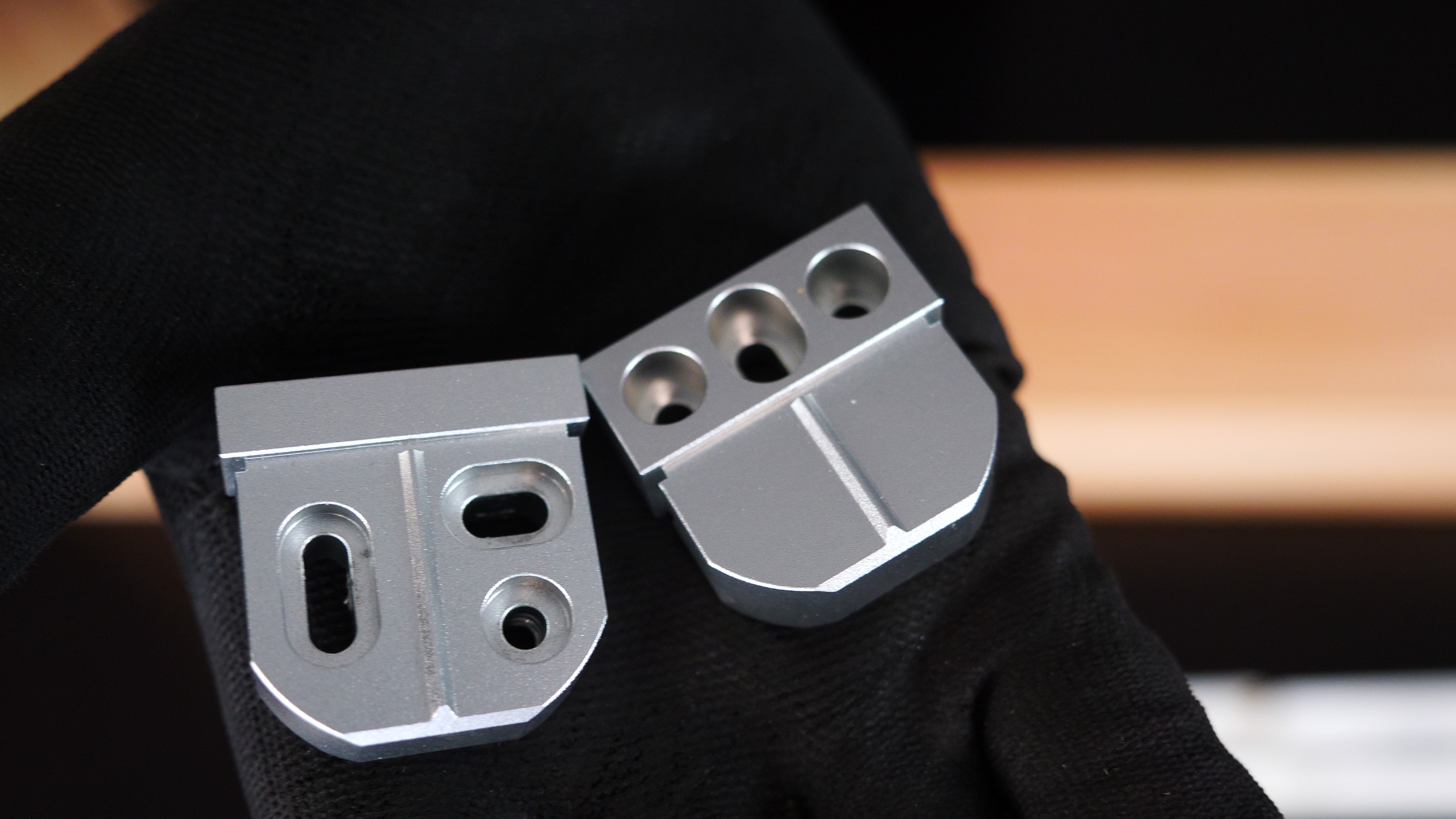

Butées de départ d’arrivée
Les butées permettent une finition impeccable ainsi qu’un blocage des mécanismes aux extrémités.
Attention, deux types de butées :
– avec la butée de départ (1), les orifices de fixation (2) sont occultés quand le mécanisme est mis en place,
– avec la butée d’arrivée (3), les orifices de fixation restent visibles.
texte=(1)|points=616,640,880,640,1120,1064
texte=(2)|points=2120,2032,1744,2032,1432,1384
texte=(3)|points=2784,1808,2600,1808,2384,1288
Attention, deux types de butées :
– avec la butée de départ (1), les orifices de fixation (2) sont occultés quand le mécanisme est mis en place,
– avec la butée d’arrivée (3), les orifices de fixation restent visibles.
texte=(1)|points=616,640,880,640,1120,1064
texte=(2)|points=2120,2032,1744,2032,1432,1384
texte=(3)|points=2784,1808,2600,1808,2384,1288

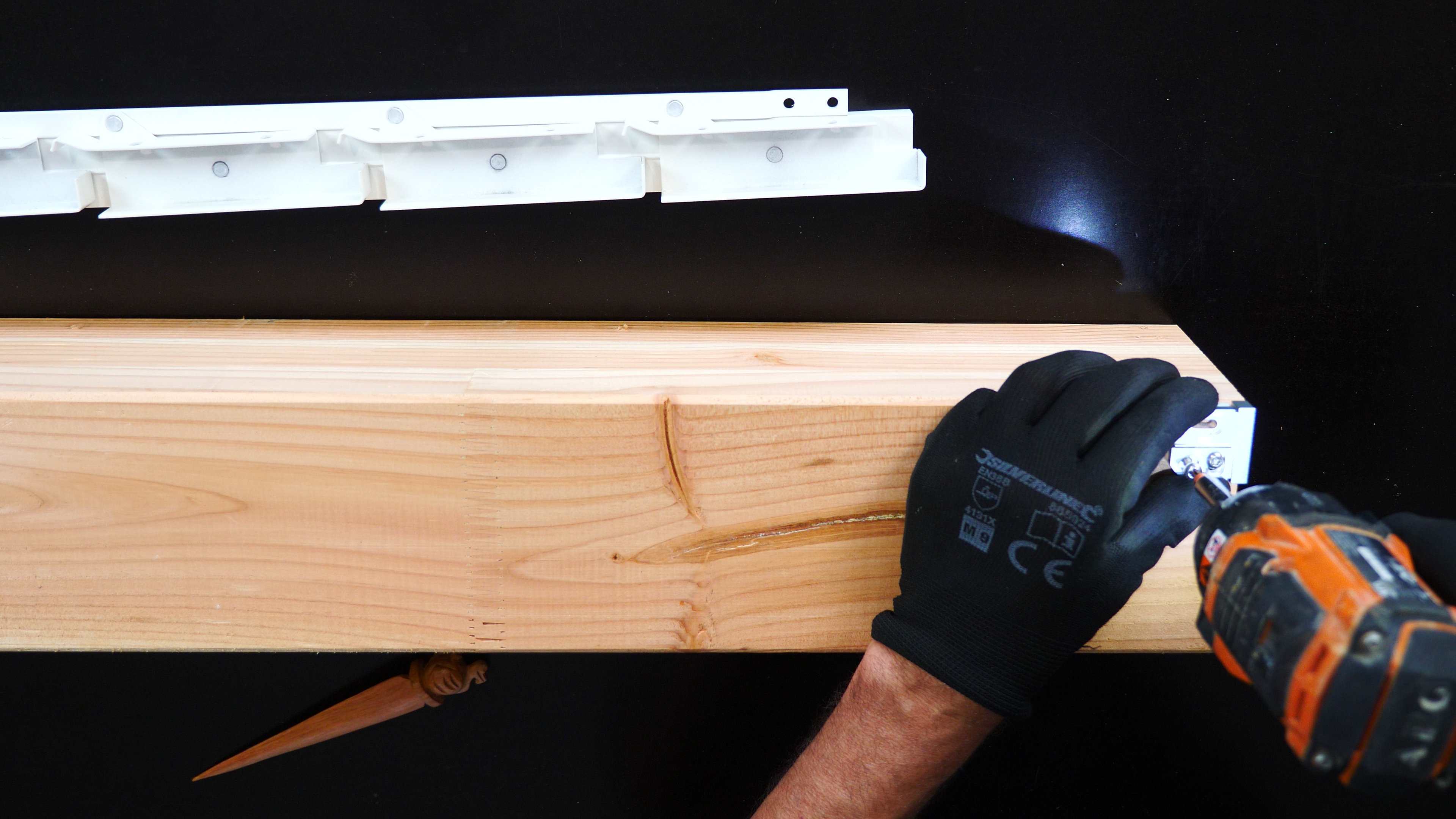

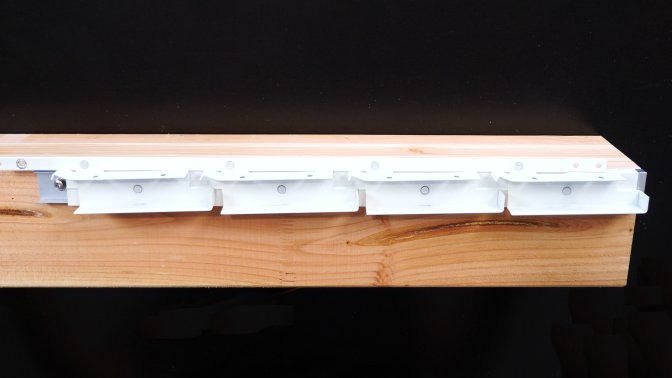

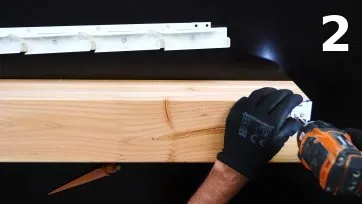

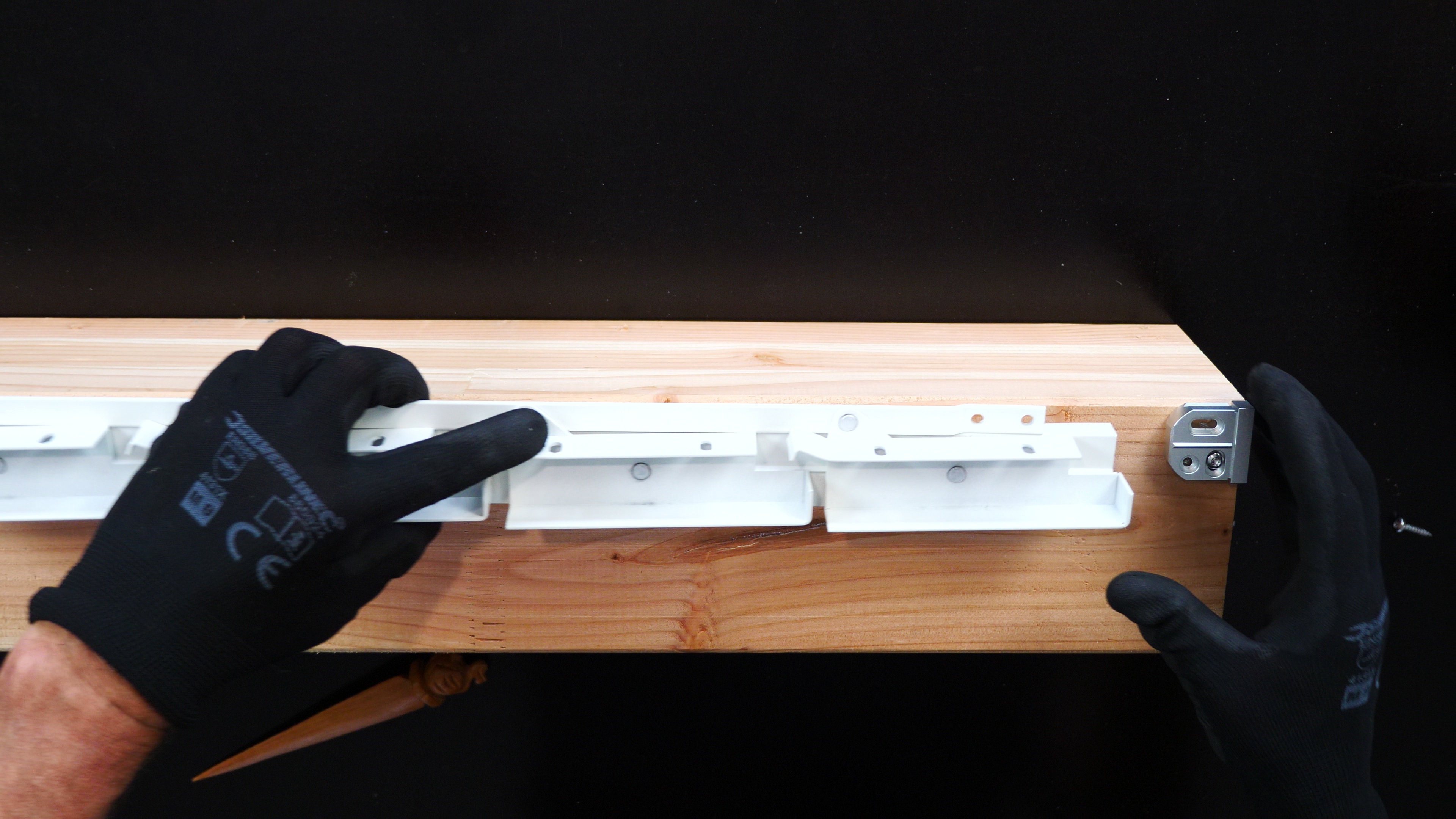

Fixer la butée de départ
Elle permet de positionner le mécanisme à la distance idéale du bord. A fixer à l’aide de vis adaptées au support.

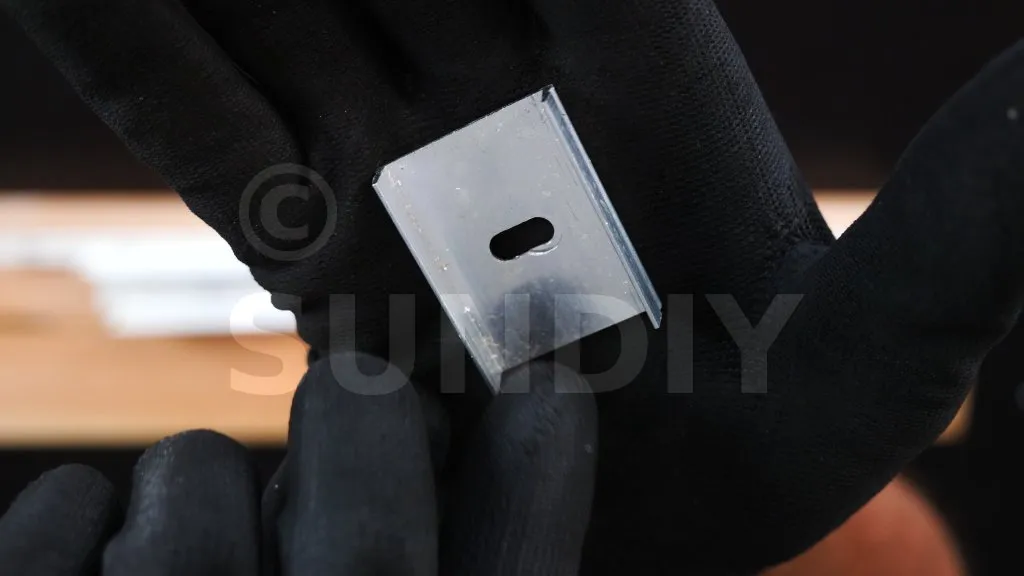

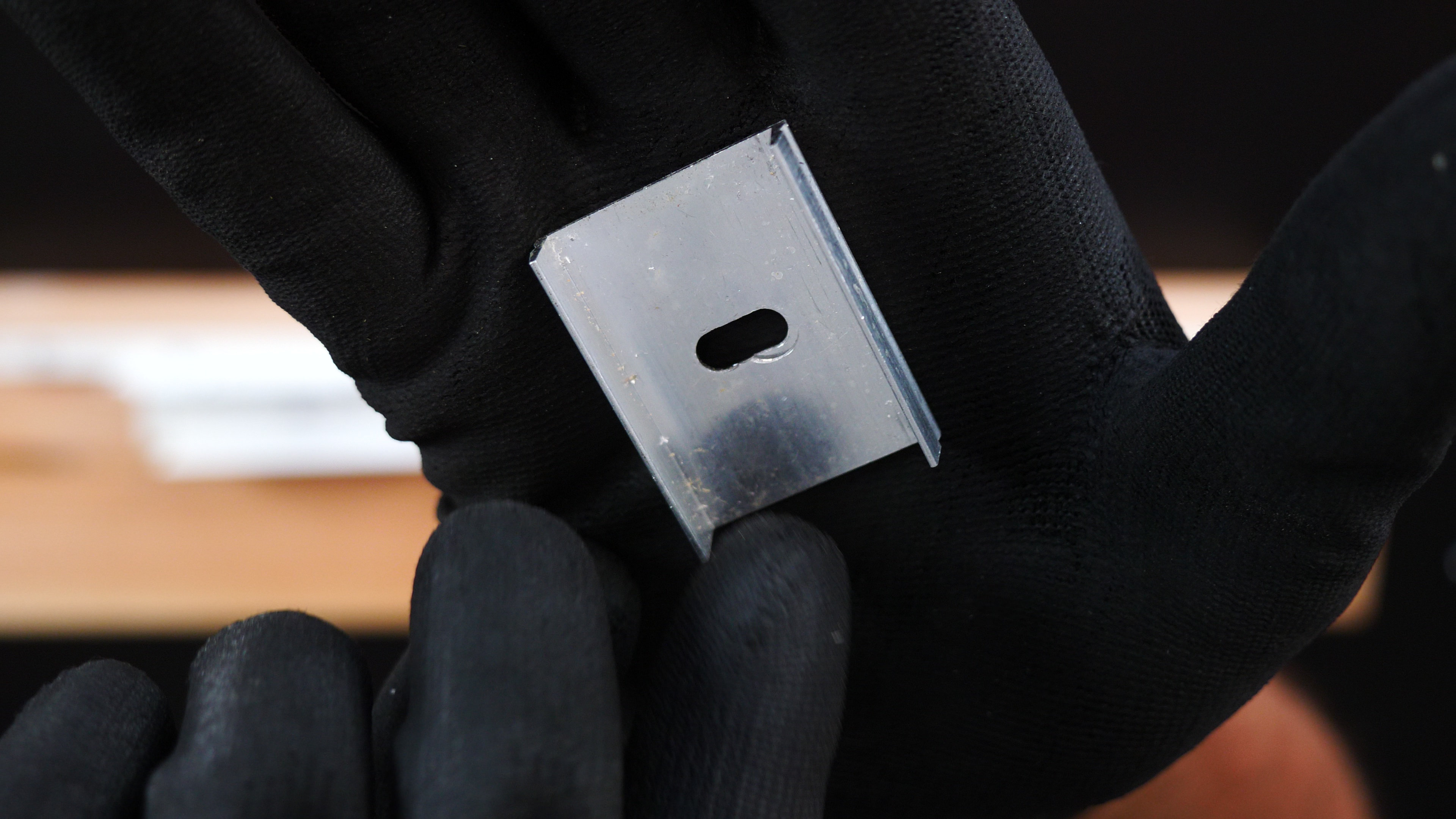

Clip de fixation
Le mécanisme est fixé grâce à des clips de fixation invisible. Utiliser une vis de fixation en fonction du support :
– Vis à bois sur poutre en bois,
– Vis à tôle pour support acier ou aluminium,
– Vis d’ancrage béton, cheville à frapper, ou cheville crampon pour support en maçonnerie.
– Vis à bois sur poutre en bois,
– Vis à tôle pour support acier ou aluminium,
– Vis d’ancrage béton, cheville à frapper, ou cheville crampon pour support en maçonnerie.

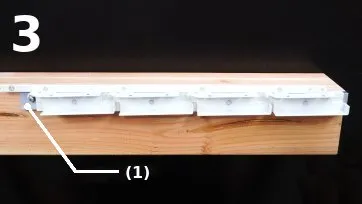

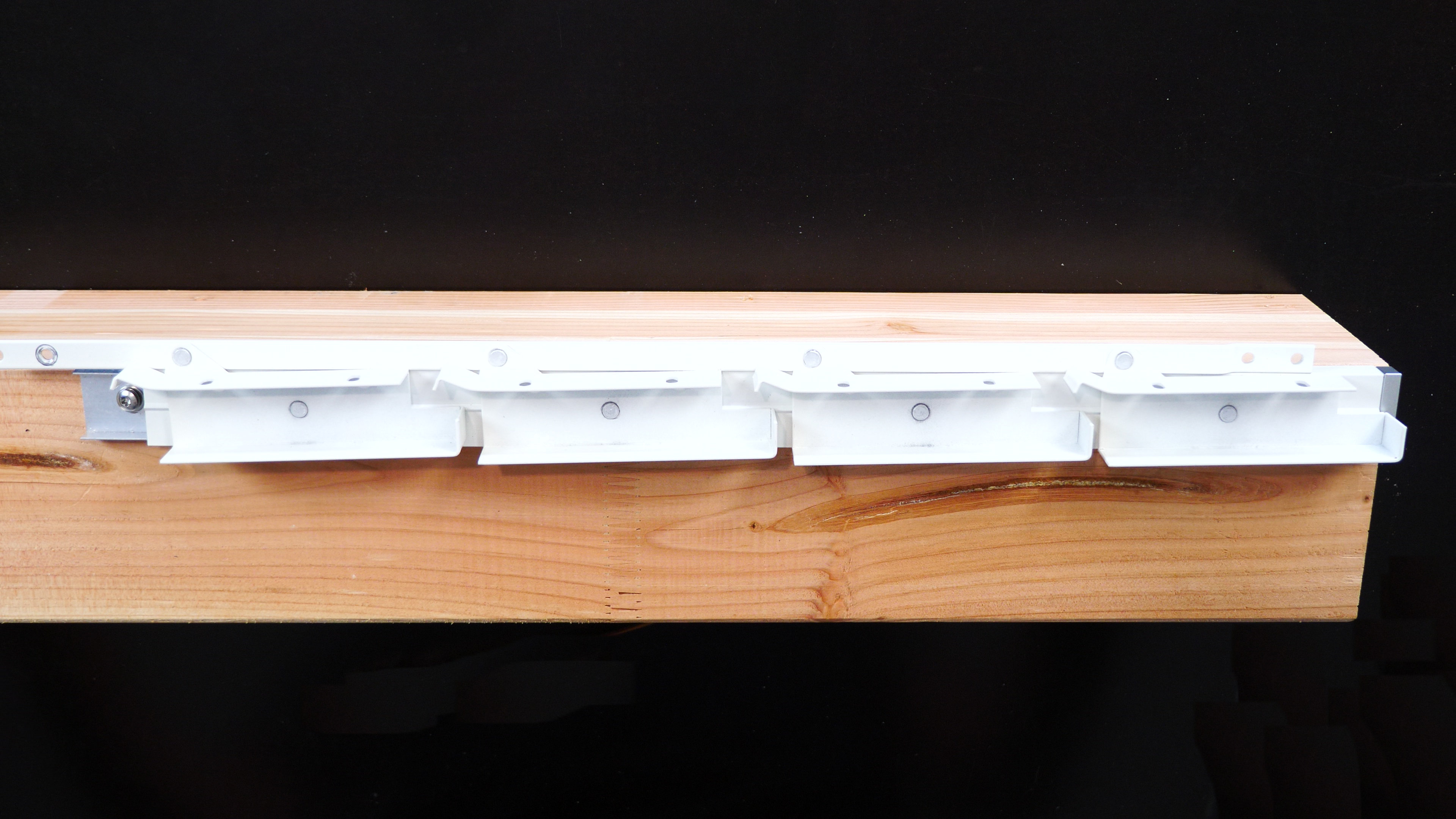

Fixer le 1er clip
le mécanisme étant en place sur la butée de départ, positionner un 1er clip (1) à l’extrémité du corps du mécanisme, en le laissant dépasser afin de permettre de le visser et de servir à la fixation du mécanisme suivant. Le trou oblong du clip permet de l’ajuster verticalement.
texte=(1)|points=1252,1816,800,1816,296,1128
texte=(1)|points=1252,1816,800,1816,296,1128

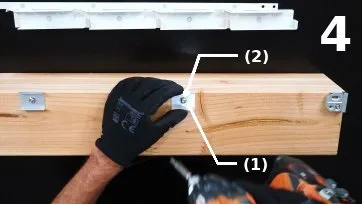

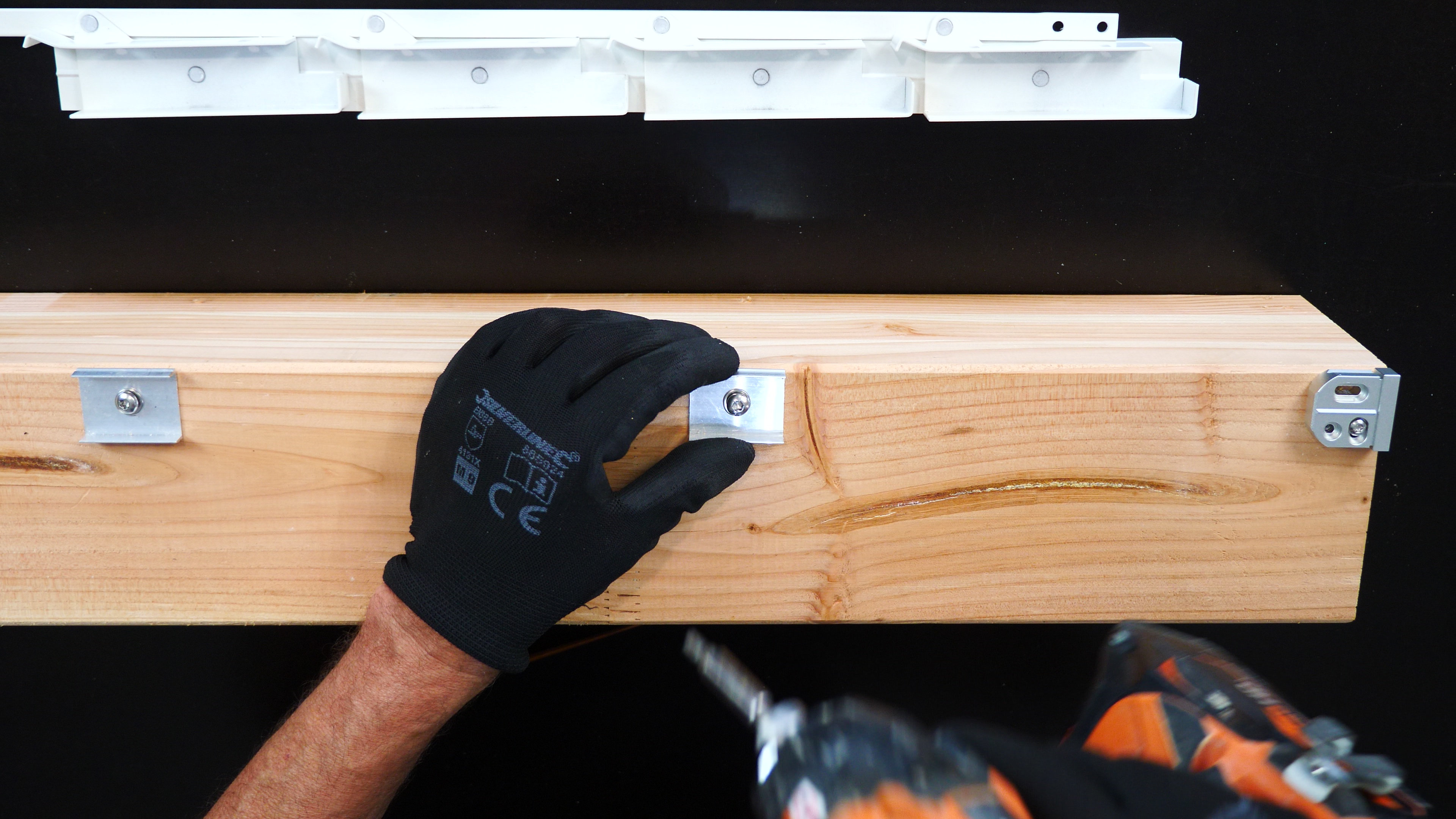

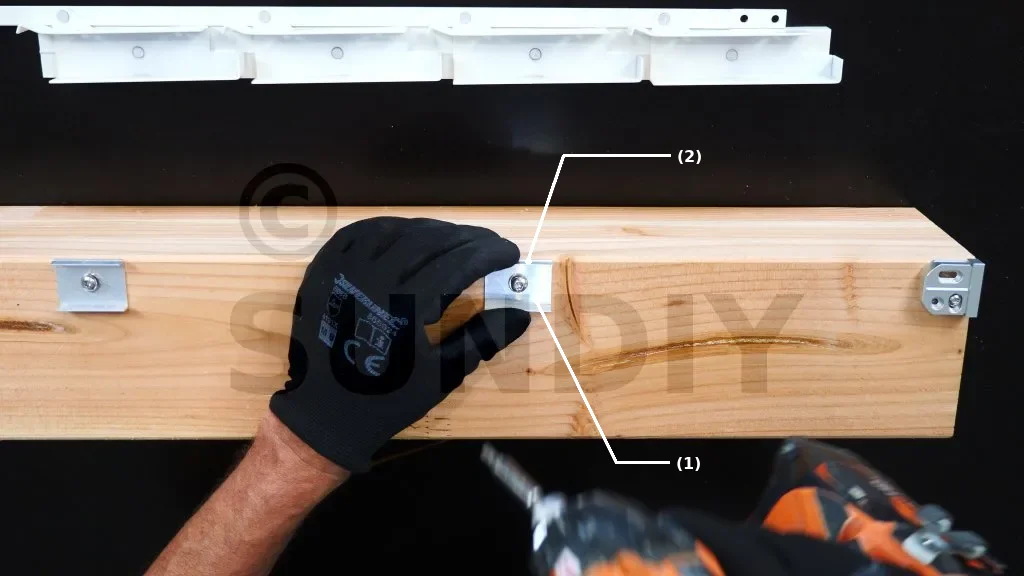

Clip central (optionnel mais...)
Le clip central (1) est OBLIGATOIRE si une des conditions suivantes est remplie :
– Lames aluminium de longueur supérieure à 2m,
– lames BOIS de longueurs supérieures à 1m,
– en zone montagneuse ou venteuse,
– pour les premiers mécanismes transmettant la force du dispositif d’actionnement.
Dans les autres cas, le clip central est optionnel mais recommandé.
Marquer discrètement (2) la position du clip central, pour l’étape 8.
texte=(1)|points=2512,1736,2312,1736,2012,1128
texte=(2)|points=2516,584,2112,584,1980,980
– Lames aluminium de longueur supérieure à 2m,
– lames BOIS de longueurs supérieures à 1m,
– en zone montagneuse ou venteuse,
– pour les premiers mécanismes transmettant la force du dispositif d’actionnement.
Dans les autres cas, le clip central est optionnel mais recommandé.
Marquer discrètement (2) la position du clip central, pour l’étape 8.
texte=(1)|points=2512,1736,2312,1736,2012,1128
texte=(2)|points=2516,584,2112,584,1980,980

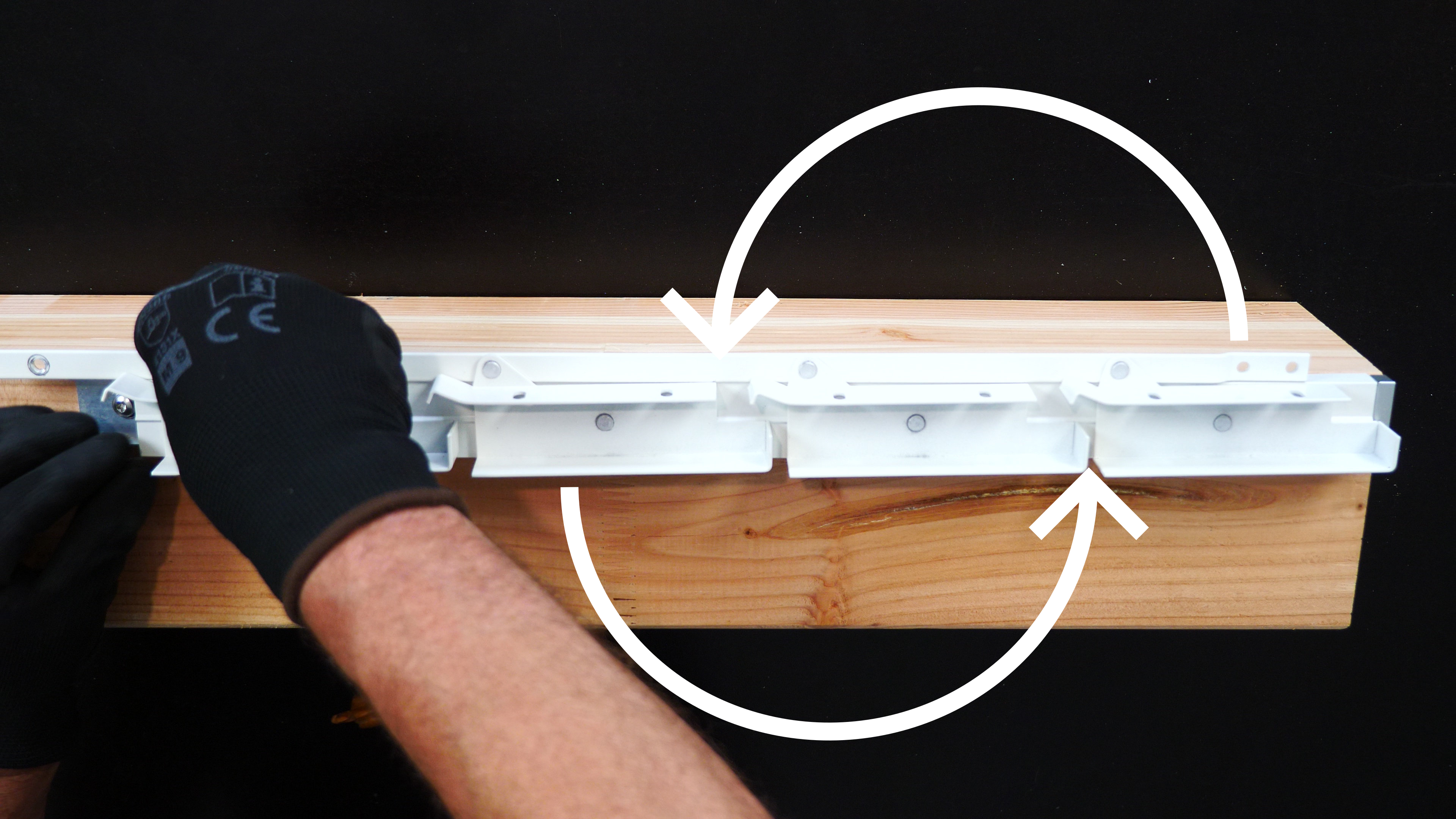

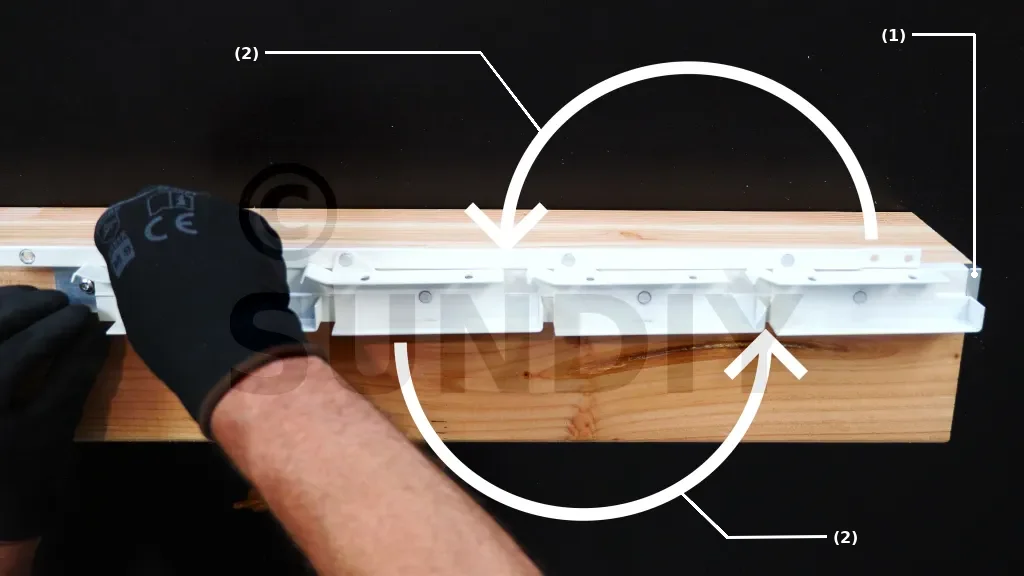

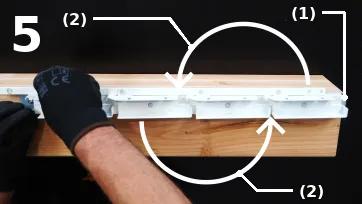

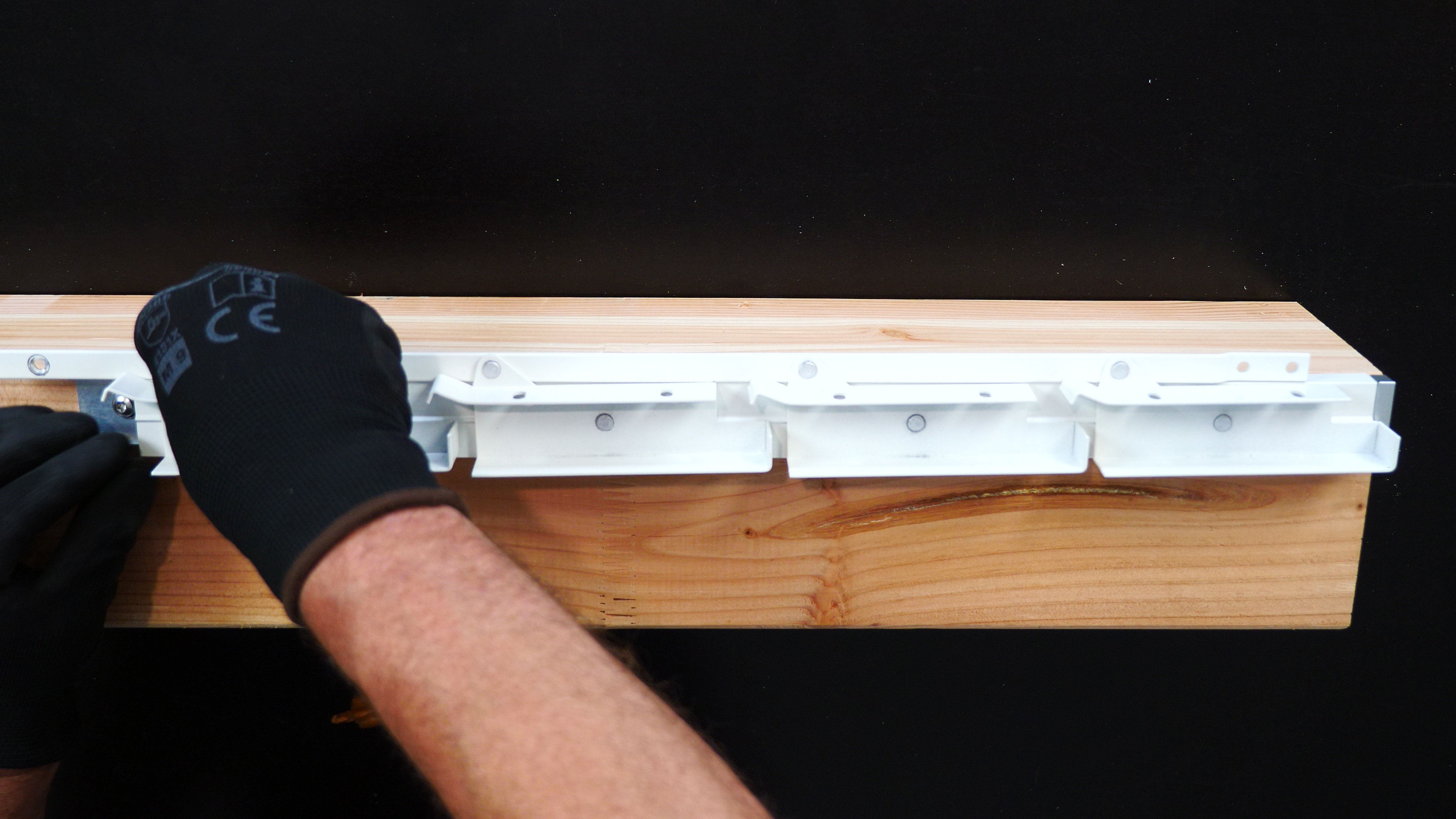

Clipser le 1er mécanisme
fermement contre la butée de départ (1). Vérifier l’alignement vertical ; par rapport à la face supérieure de la poutre sur la photo. Réajuster si nécessaire. Au début, le mécanisme peut être un peu "dur". Rotationner (2) plusieurs fois les porte-lames pour commencer à les roder.
texte=(1)|points=3420,128,3656,128,3656,1028
texte=(2)|points=996,196,1800,196,2032,500
texte=(2)|points=3100,2012,2728,2016,2540,1832
texte=(1)|points=3420,128,3656,128,3656,1028
texte=(2)|points=996,196,1800,196,2032,500
texte=(2)|points=3100,2012,2728,2016,2540,1832

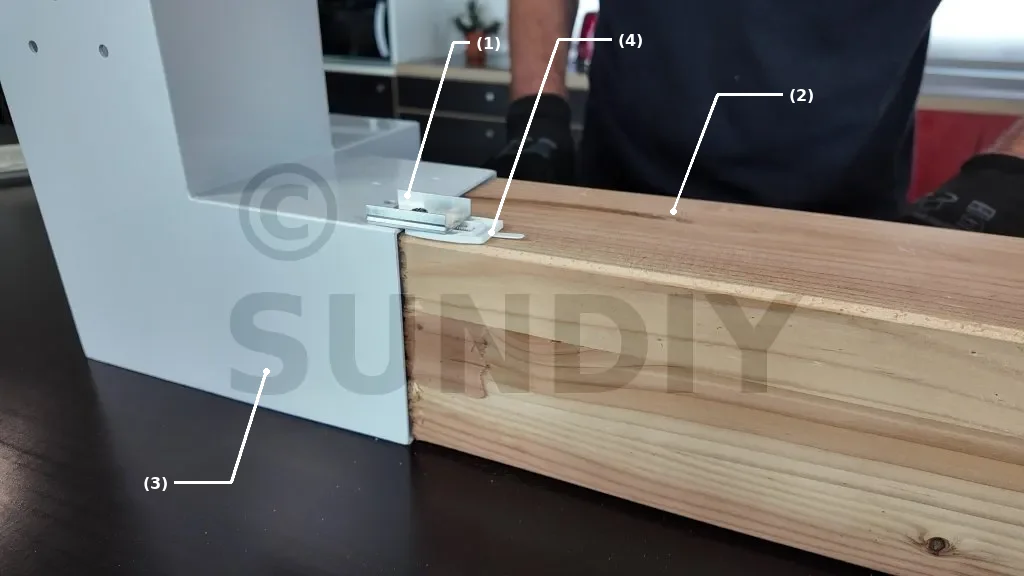

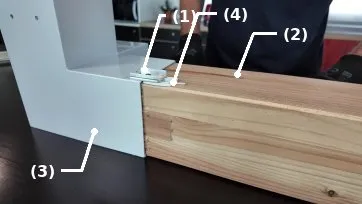

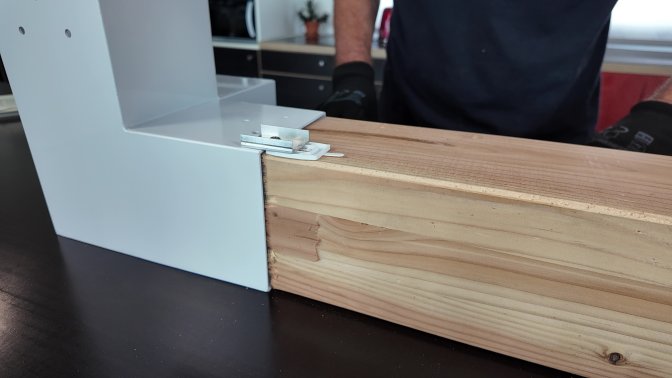

Cas d’une structure avec connecteurs de pergola
Il faut fixer le premier clips (1) à cheval entre le poteau bois (2) et le connecteur de pergola (3). Pour compenser la différence d’épaisseur, on insère une cale de 3mm (4) entre le clips et le poteau bois.
Sur le clips suivant, on interpose une cale de 2mm, puis une cale de 1mm sur le clips suivant.
texte=(1)|points=1760,160,1700,160,1528,732
texte=(2)|points=2936,356,2692,356,2524,792
texte=(3)|points=656,1808,868,1808,1000,1392
texte=(4)|points=2292,148,2096,148,1844,872
Sur le clips suivant, on interpose une cale de 2mm, puis une cale de 1mm sur le clips suivant.
texte=(1)|points=1760,160,1700,160,1528,732
texte=(2)|points=2936,356,2692,356,2524,792
texte=(3)|points=656,1808,868,1808,1000,1392
texte=(4)|points=2292,148,2096,148,1844,872
<raz1>
Fixation des mécanismes suivants
ATTENTION : il est important de respecter la méthode afin d’assurer un bon alignement de toutes les lames.

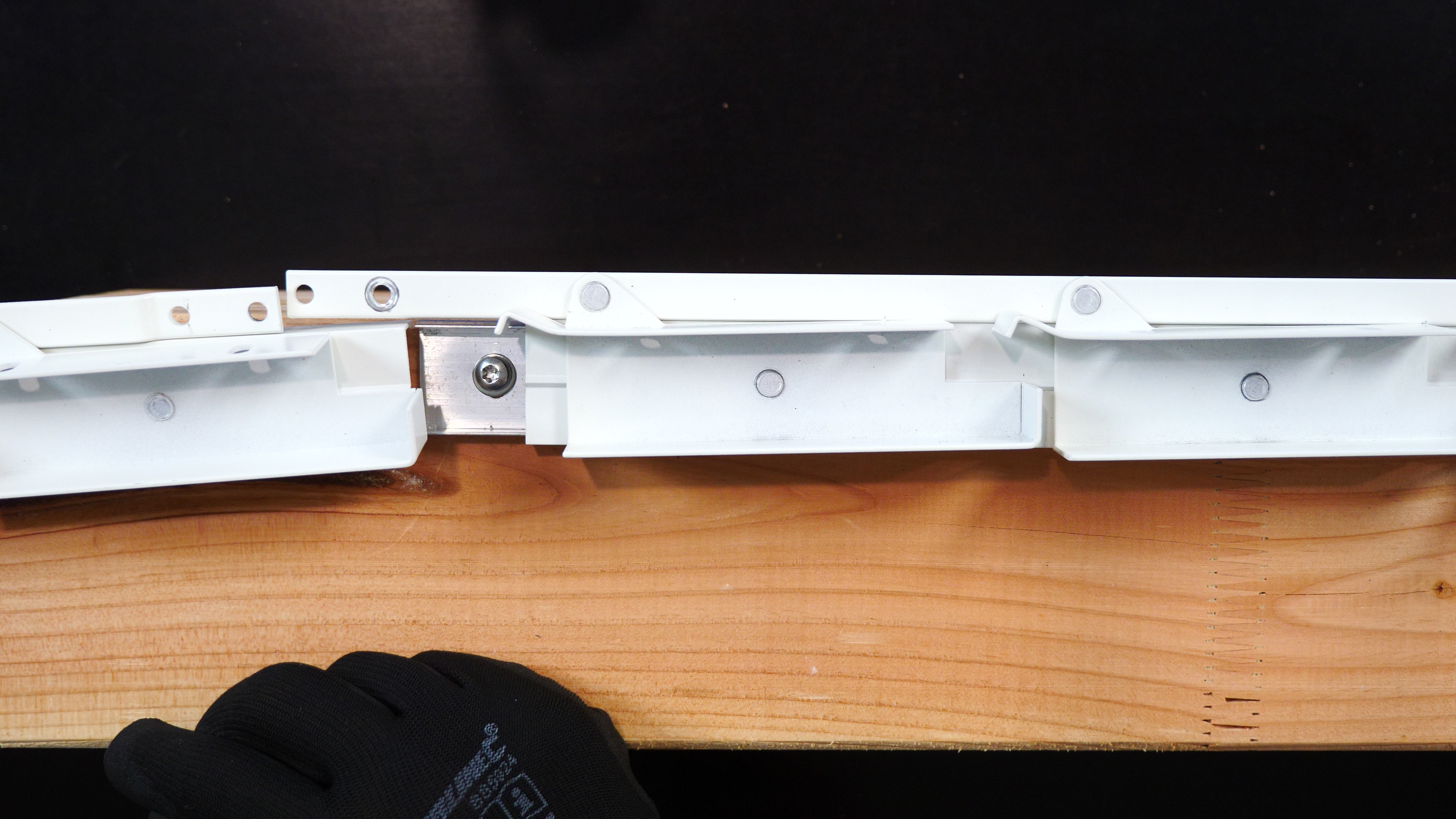

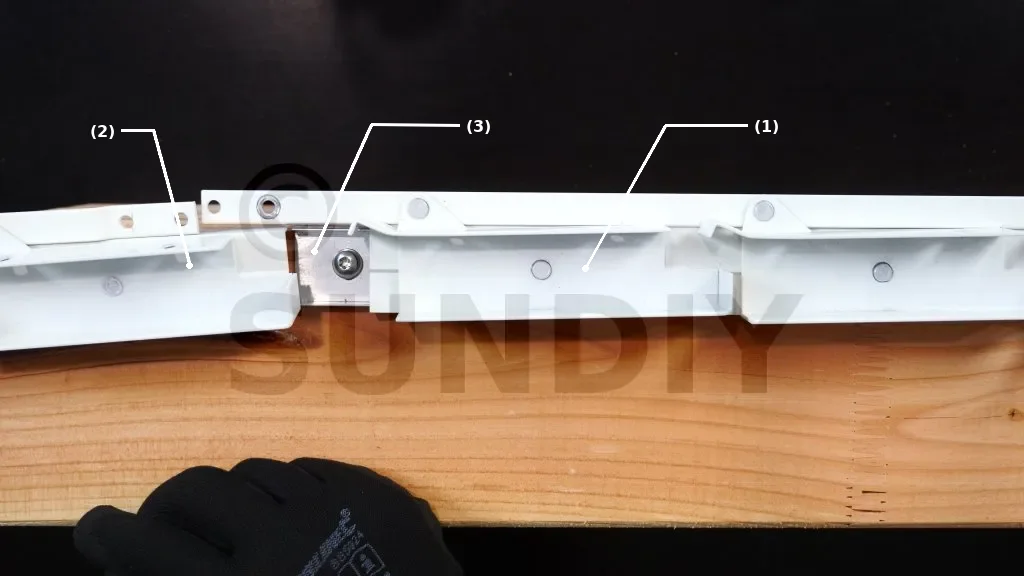

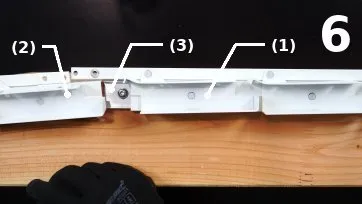

Positionnement du 2ème mécanisme
Le 1er mécanisme (1) étant en place, positionner et clipser le 2ème mécanisme (2) sur le clip commun (3).
texte=(1)|points=2804,472,2496,472,2196,1008
texte=(2)|points=456,488,576,488,712,996
texte=(3)|points=1724,472,1392,468,1180,944
texte=(1)|points=2804,472,2496,472,2196,1008
texte=(2)|points=456,488,576,488,712,996
texte=(3)|points=1724,472,1392,468,1180,944

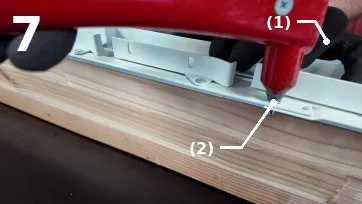

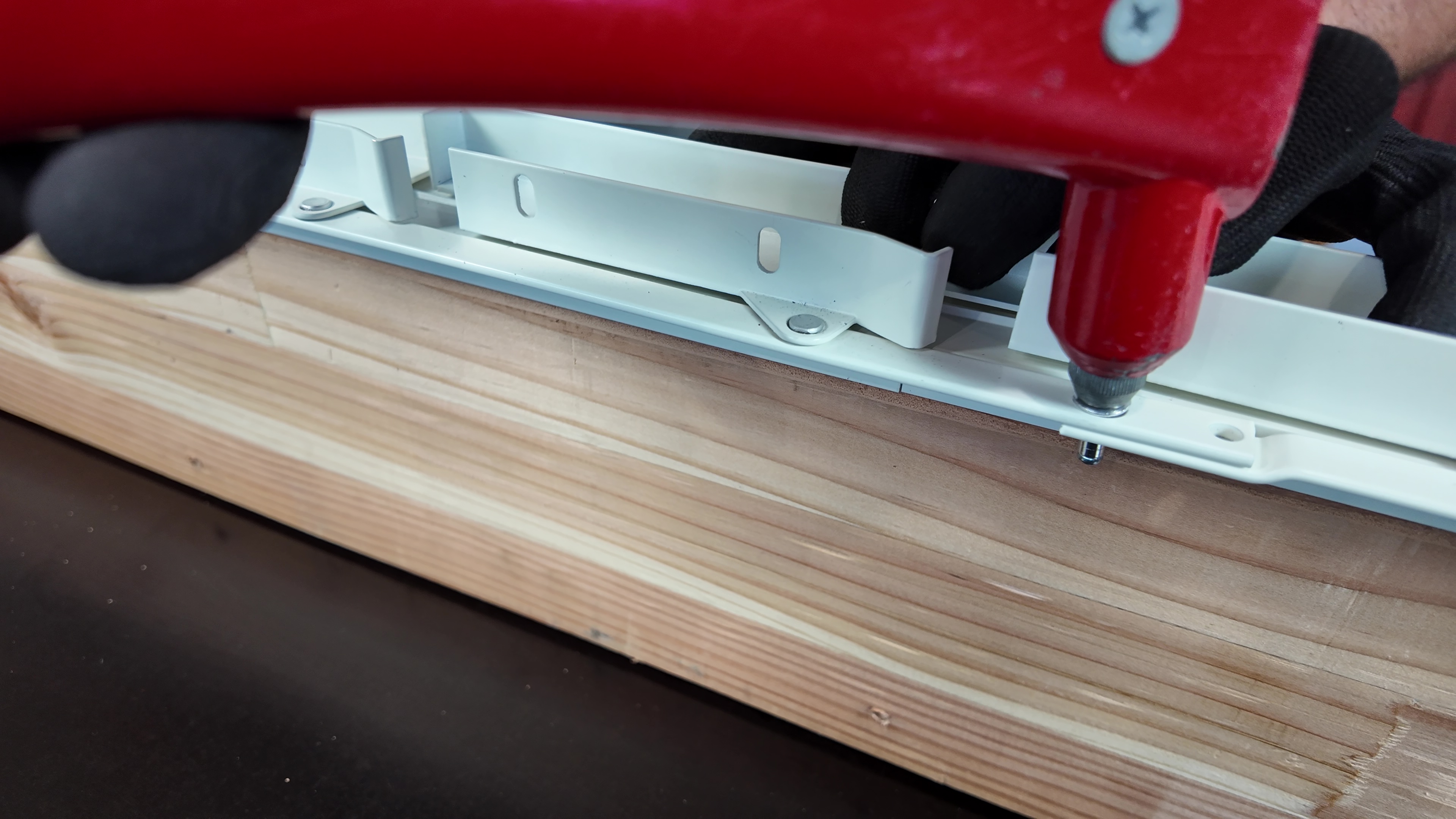

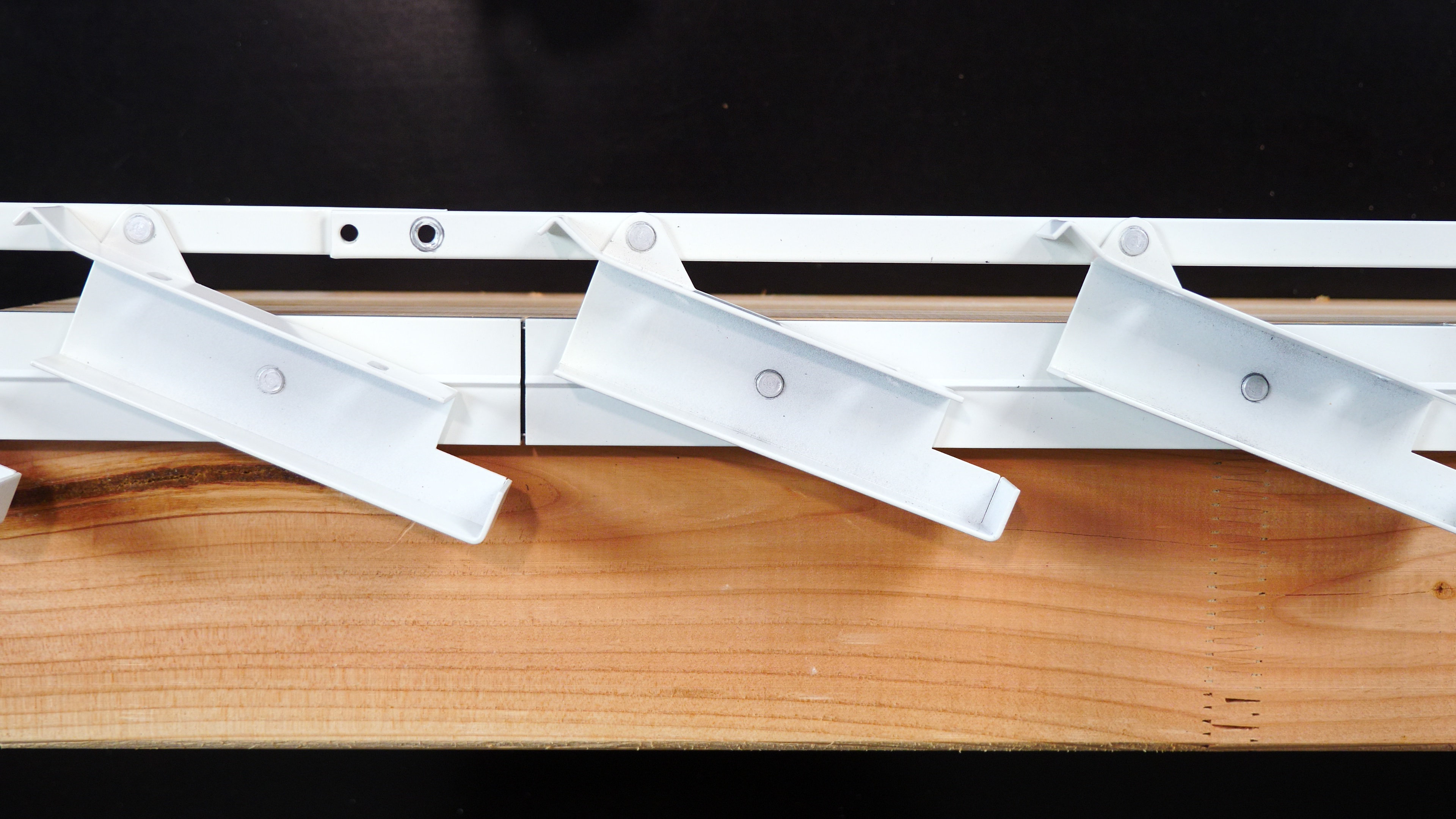

Association des tringles
– Avec la main (1) maintenir fermement les deux mécanismes en position fermée. Les porte-lames doivent pointer légèrement vers le bas.
– Assembler les deux tringles avec un rivet (2) (comme sur la photo) ou un boulon.
Dans un premier temps, ne mettre qu’une seule fixation sur les deux. La 2ème fixation sera placée ultérieurement si toutes les lames sont alignées correctement en position fermée ET une fois que tous les mécanismes seront en place.
texte=(1)|points=3160,232,3344,232,3464,440
texte=(2)|points=2336,1560,2568,1560,2904,1080
– Assembler les deux tringles avec un rivet (2) (comme sur la photo) ou un boulon.
Dans un premier temps, ne mettre qu’une seule fixation sur les deux. La 2ème fixation sera placée ultérieurement si toutes les lames sont alignées correctement en position fermée ET une fois que tous les mécanismes seront en place.
texte=(1)|points=3160,232,3344,232,3464,440
texte=(2)|points=2336,1560,2568,1560,2904,1080

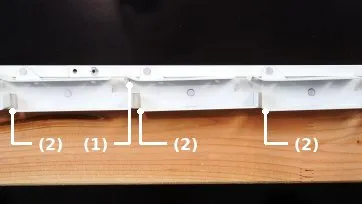

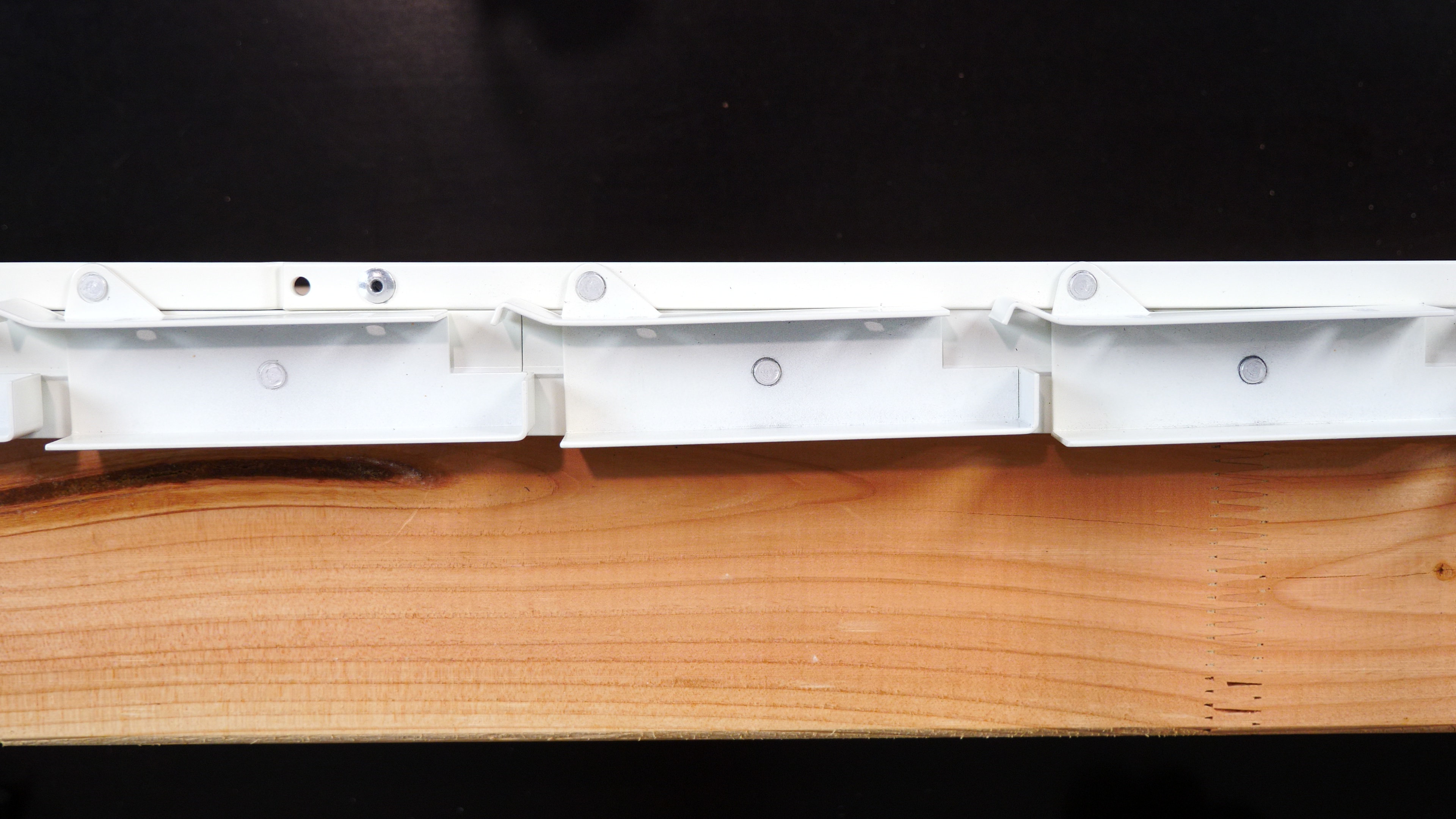

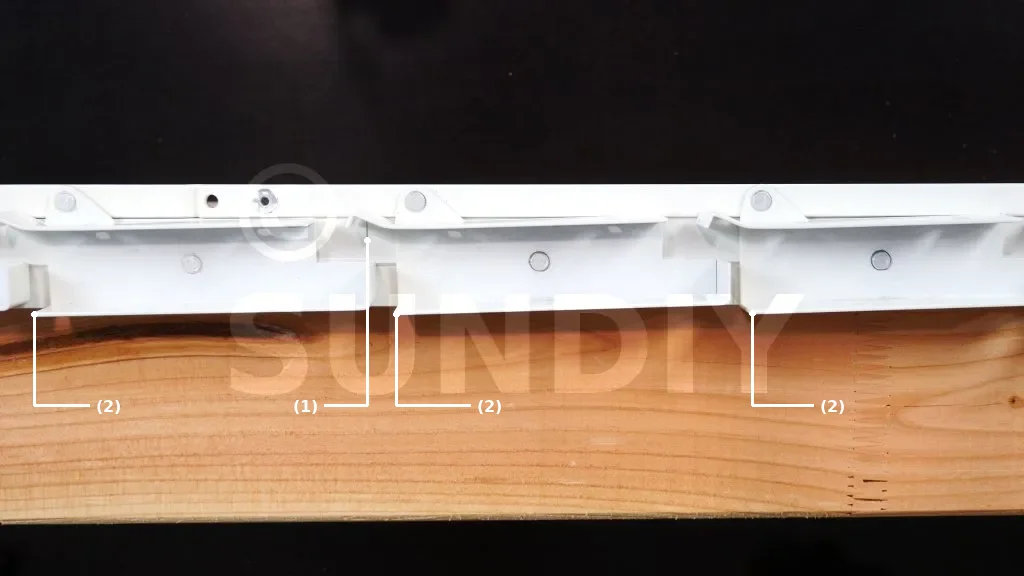

Jeu entre les mécanismes
En fonction de la température ambiante, et des conditions de pause, il est possible d’avoir à ménager un léger jeu (1) entre les mécanismes, afin d’obtenir un parfait alignement des lames. En position fermée, les lames doivent légèrement pointer vers le bas (2).
texte=(1)|points=1216,1520,1378,1520,1378,902
texte=(2)|points=1764,1520,1488,1520,1488,1178
texte=(2)|points=3052,1520,2820,1520,2820,1176
texte=(2)|points=334,1520,128,1520,128,1180
texte=(1)|points=1216,1520,1378,1520,1378,902
texte=(2)|points=1764,1520,1488,1520,1488,1178
texte=(2)|points=3052,1520,2820,1520,2820,1176
texte=(2)|points=334,1520,128,1520,128,1180

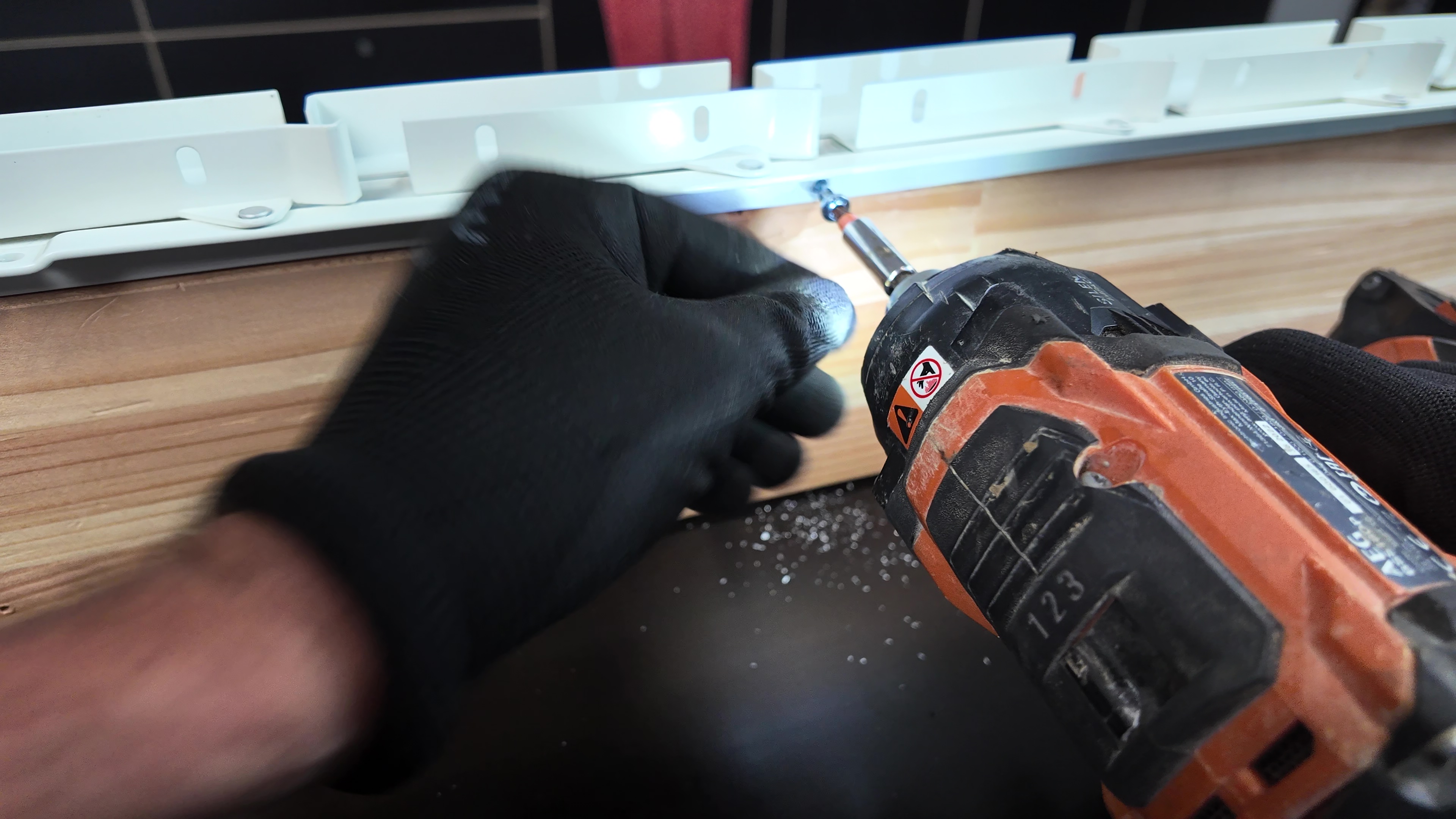

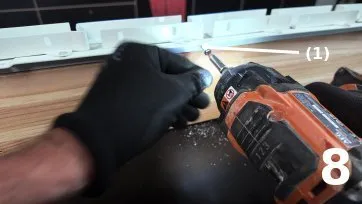

Renfort de fixation
(Photo vue de dessus)
Afin de maintenir le positionnement et renforcer le maintien des mécanismes, il est conseillé de fixer (1) le mécanisme à son clip central, par le dessus, avec une vis à tôle. Le marquage que l’on a fait à l’étape 4 permet de repérer la position du clip central.
Ce conseil devient une OBLIGATION dans les cas suivants :
– Lames aluminium de longueur supérieure à 2m,
– lames BOIS de longueurs supérieures à 1m,
– en zone montagneuse ou venteuse,
– pour les premiers mécanismes transmettant la force du dispositif d’actionnement.
texte=(1)|points=3168,560,2184,496
Afin de maintenir le positionnement et renforcer le maintien des mécanismes, il est conseillé de fixer (1) le mécanisme à son clip central, par le dessus, avec une vis à tôle. Le marquage que l’on a fait à l’étape 4 permet de repérer la position du clip central.
Ce conseil devient une OBLIGATION dans les cas suivants :
– Lames aluminium de longueur supérieure à 2m,
– lames BOIS de longueurs supérieures à 1m,
– en zone montagneuse ou venteuse,
– pour les premiers mécanismes transmettant la force du dispositif d’actionnement.
texte=(1)|points=3168,560,2184,496

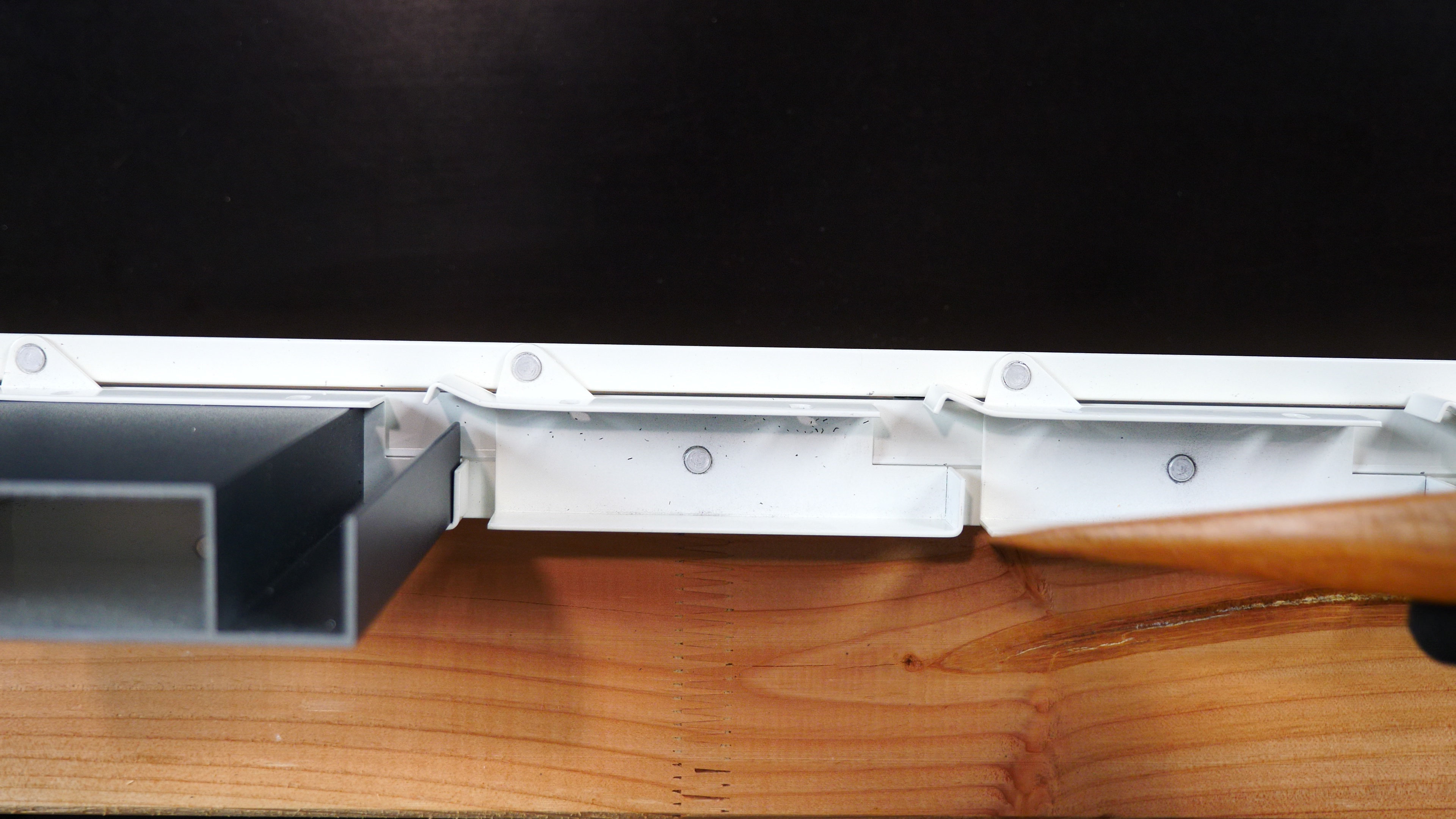

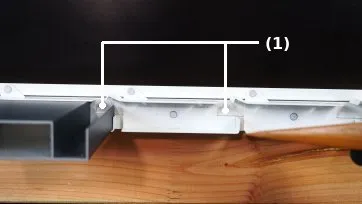

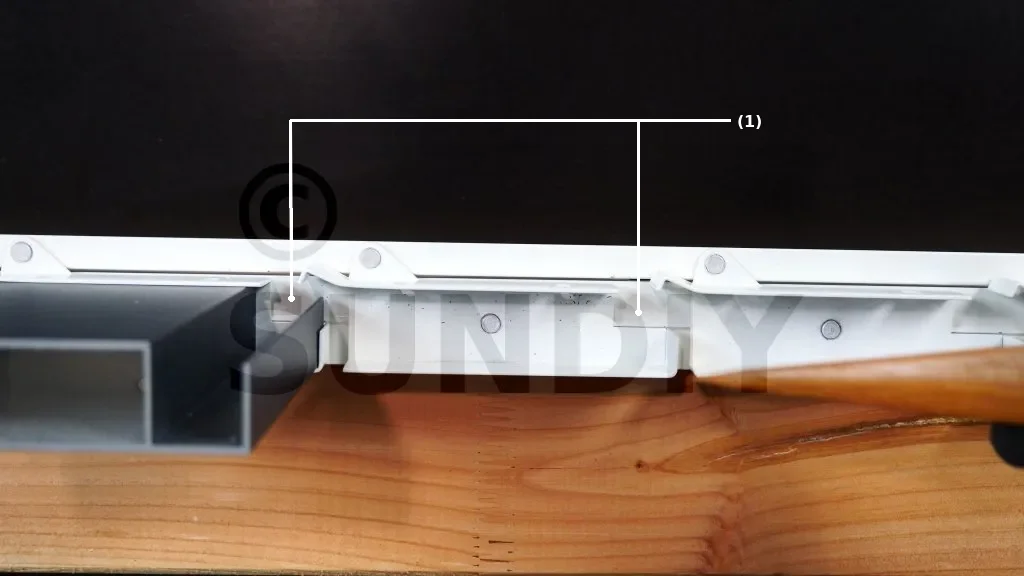

Renfort de fixation : 2ème possibilité
Dans le cas de lames aluminium, le renfort de fixation peut être positionné latéralement, au niveau du volume de la gouttière de lame (1). Utiliser une vis à tête ronde, adaptée au support.
Alternative déconseillée pour des lames BOIS qui risquent de bloquer sur la tête de vis.
texte=(1)|points=2740,452,2396,452,2396,1172
texte=
|points=2740,452,1088,452,1092,1120
Alternative déconseillée pour des lames BOIS qui risquent de bloquer sur la tête de vis.
texte=(1)|points=2740,452,2396,452,2396,1172
texte=
|points=2740,452,1088,452,1092,1120

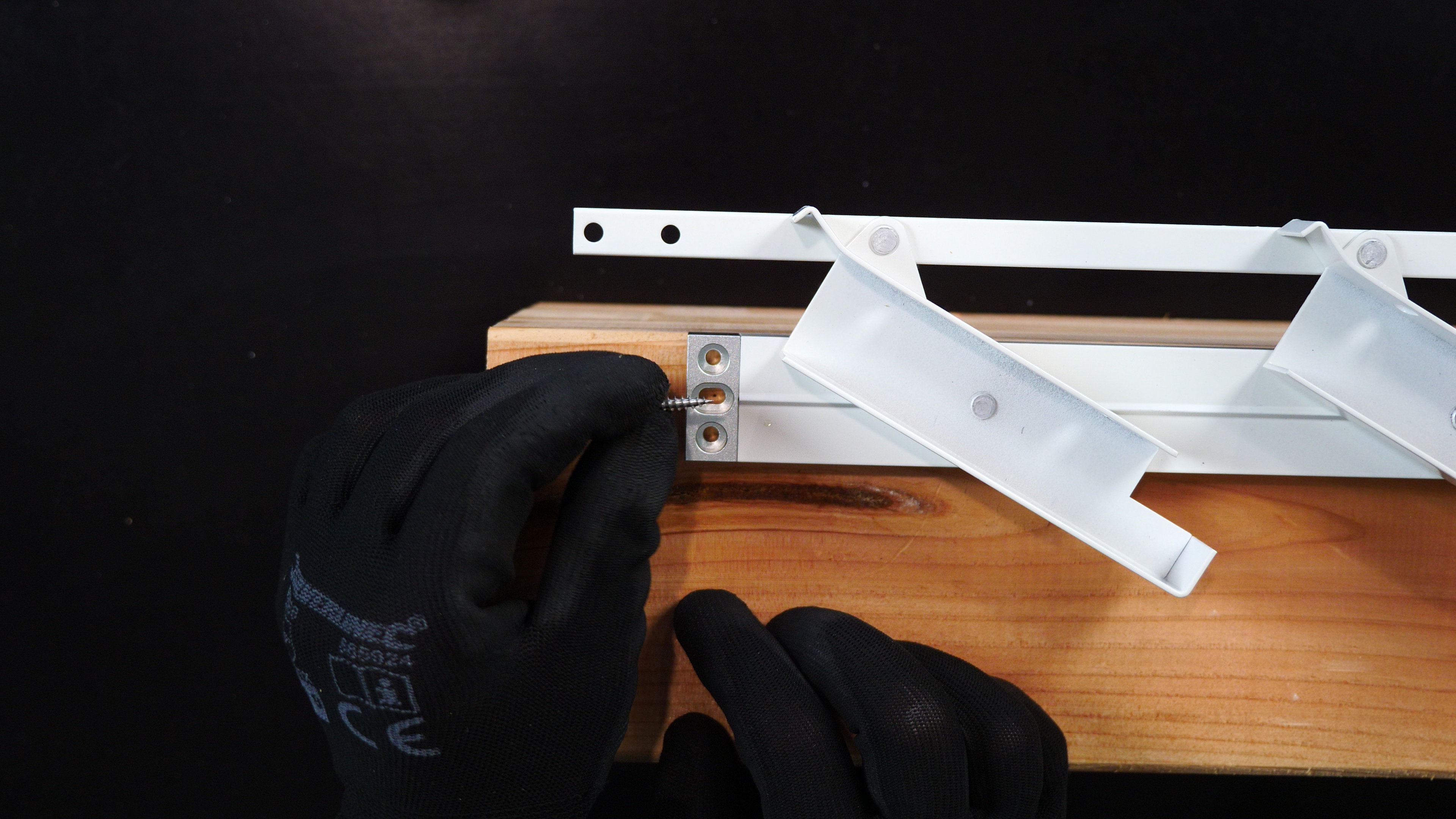

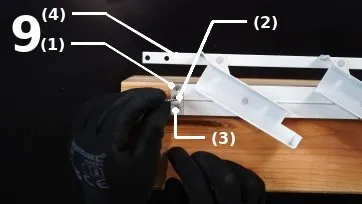

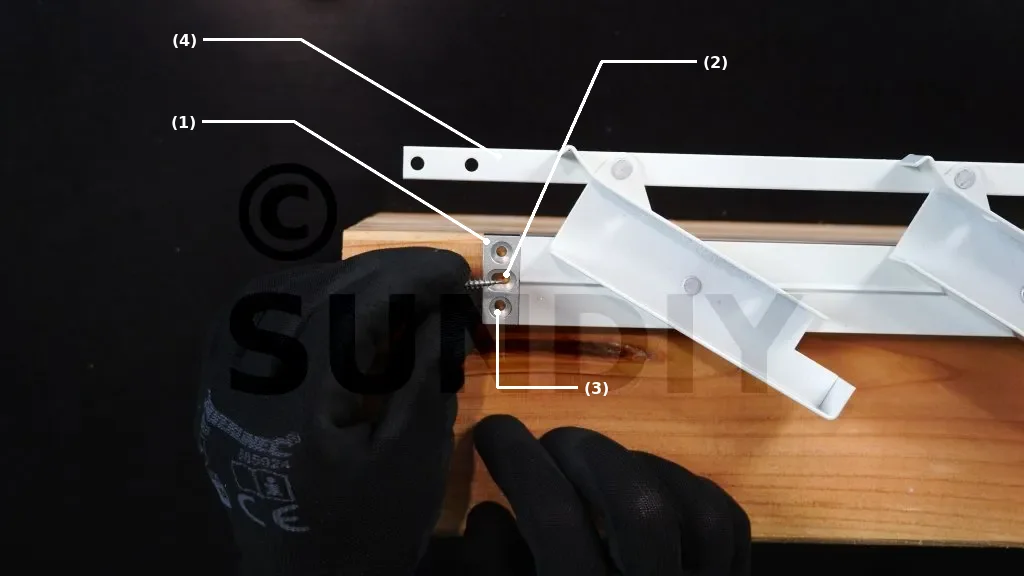

Dernier mécanisme
Placer fermement la butée d’arrivée (1) contre le dernier mécanisme. Puis visser dans le trou oblong (2) et enfin visser au travers des deux autres orifices (3). Couper la tringle (4) si elle gêne la fermeture du mécanisme.
texte=(1)|points=760,456,1104,456,1824,904
texte=(2)|points=2612,232,2256,232,1900,1028
texte=(3)|points=2164,1452,1864,1452,1864,1172
texte=(4)|points=764,148,1128,148,1868,588
texte=(1)|points=760,456,1104,456,1824,904
texte=(2)|points=2612,232,2256,232,1900,1028
texte=(3)|points=2164,1452,1864,1452,1864,1172
texte=(4)|points=764,148,1128,148,1868,588

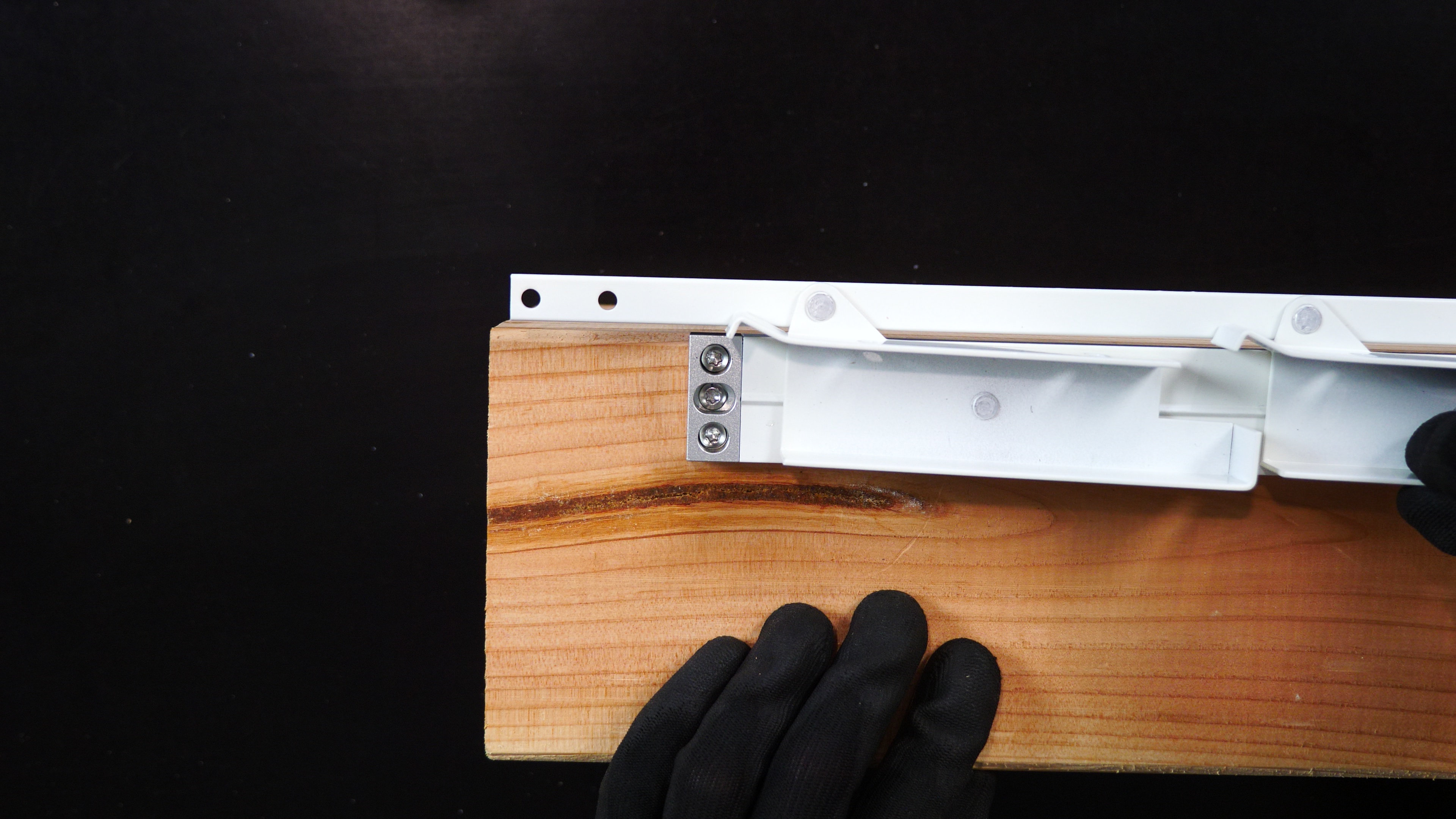

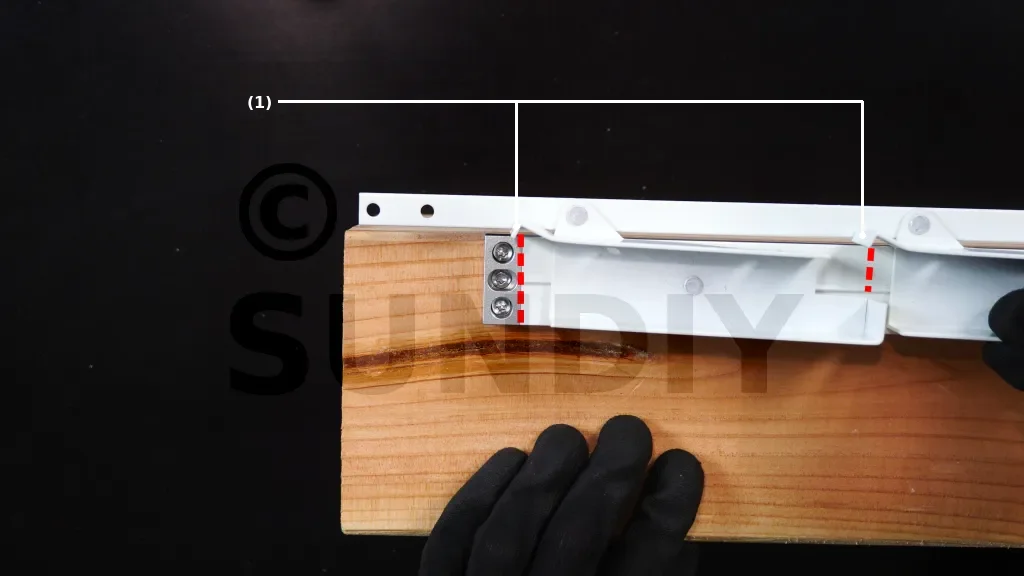

Si le mécanisme comporte des portes-lames en trop
Découper le corps du mécanisme au niveau de l’angle 90° du relevé (1) du porte-lame . Le reliquat de mécanisme peut être utilisé pour démarrer la travée suivante.
Evidemment, il faut sectionner le mécanisme avant de fixer la butée d’arrivée.
texte=(1)|points=1044,380,3236,380,3236,884
texte=
|points=1044,380,1936,380,1936,848
Evidemment, il faut sectionner le mécanisme avant de fixer la butée d’arrivée.
texte=(1)|points=1044,380,3236,380,3236,884
texte=
|points=1044,380,1936,380,1936,848
Continuer sur la ligne suivante de la travée, en opposition symétrique.
