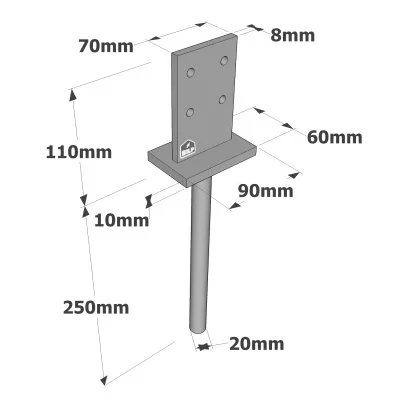

Pieds de poteau en âme à sceller - Réf. PIG
Pieds de poteau en âme à sceller
Le PIG est utilisé pour ancrer et protéger les poteaux du pourrissement. Il doit être scellé dans le béton.
Caractéristiques :
Agréments techniques: ETA-07/0285
Déclarations de performance :FR-DoP-e07/0285
Matière :
- S235JR suivant NF EN 10025.
- Finition galvanisation à chaud suivant NF EN ISO 1461,
Avantages :
- Reprise de charge en soulèvement,
- Hauteur réglable grâce à la tige à sceller,
- Discrétion améliorée.
Applications
Support :
- Porteur : béton
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Poteaux de auvents et pergolas
- Poteaux de vérandas et de terrasse,
- Poteaux de console...
Données techniques

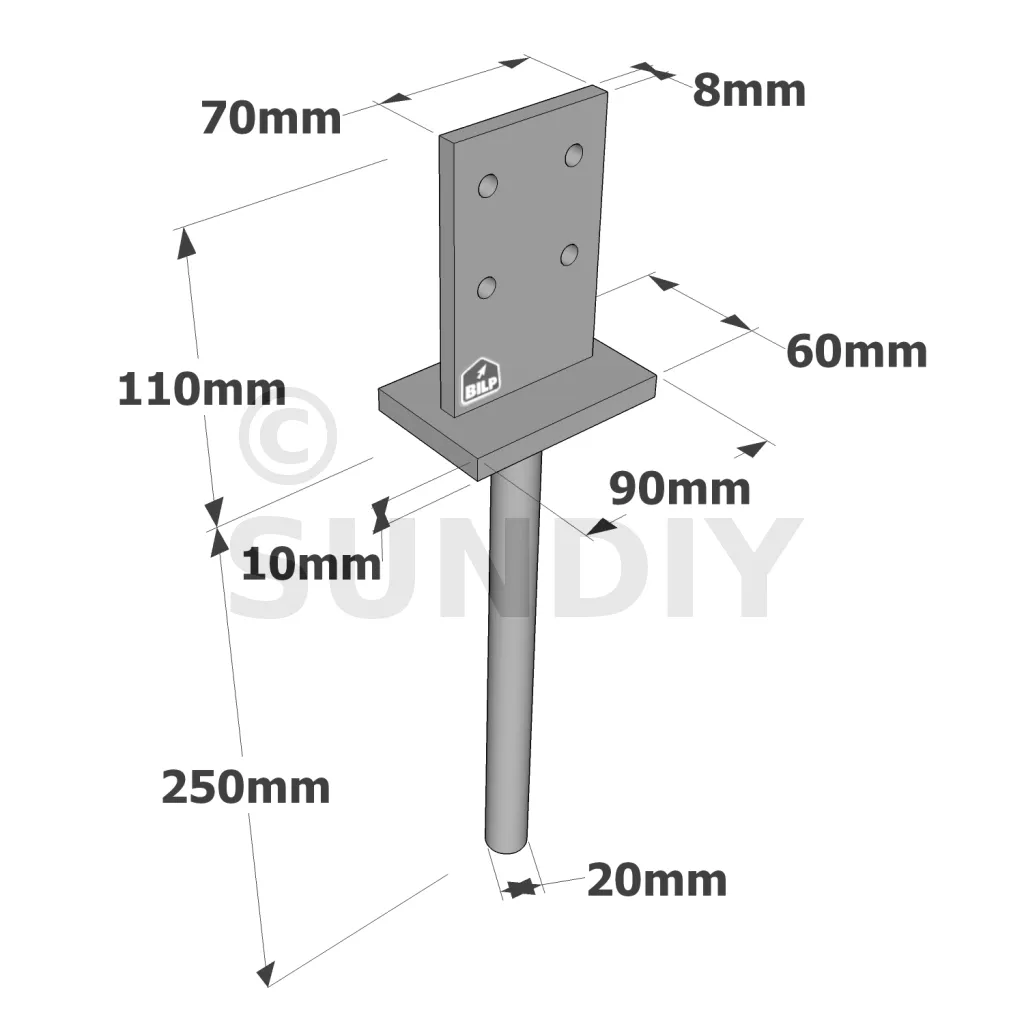

Dimensions
Attention ! Cette structure n’est pas adaptée à chaque essence de bois et à chaque département en France. Il faut réaliser des calculs pour obtenir les sections adéquates de chaque élément de la structure. Vous pouvez réaliser les calculs avec les outils de calcul de BILP.
| Références | Dimensions [mm] | Perçages platine haute | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | G | H | t1 | t2 | Ø8.5 | |
| PIG | 90 | 60 | 110 | 250 | 20 | 70 | 8 | 10 | 4 |
Performances du produit
Attention ! Cette structure n’est pas adaptée à chaque essence de bois et à chaque département en France. Il faut réaliser des calculs pour obtenir les sections adéquates de chaque élément de la structure. Vous pouvez réaliser les calculs avec les outils de calcul de BILP.
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1.k | R2.k | R3.k | R4.k | |||||||||||||
| Quantité | Type | Largeur poteau [mm] | Largeur poteau [mm] | Largeur poteau [mm] | |||||||||||||
| 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 140 | 160 | ||||
| PIG | 4 | STD8x L | 54.5/kmod | 13.8 | 16 | 18.7 | 20.7 | min( 9.4 ; 7.9/kmod ) | min( 10.9 ; 7.9/kmod ) | min( 12.7 ; 7.9/kmod ) | 7.9/kmod | 3.1 | 4.1 | min( 5.9 ; 5.3/kmod ) | min( 7.9 ; 5.4/kmod ) | min( 9.4 ; 5.7/kmod ) | 6.3/kmod |
Valeurs Caractéristiques simplifiées
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1.k | R2.k | R3.k | R4.k | |||||||||||||
| Quantité | Type | Largeur poteau [mm] | Largeur poteau [mm] | Largeur poteau [mm] | |||||||||||||
| 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 140 | 160 | ||||
| PIG | 4 | STD8x L | 77.8 | 13.8 | 16 | 18.7 | 20.7 | 9.4 | 10.9 | 11.3 | 11.3 | 3.1 | 4.1 | 5.9 | 7.9 | 8.1 | 9 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur poteau bois :
- Broches STD8 ou boulons de Ø 8 mm.
Sur béton :
- Scellement du rond à béton Ø 20 mm dans la dalle à béton avec résine AT-HP.

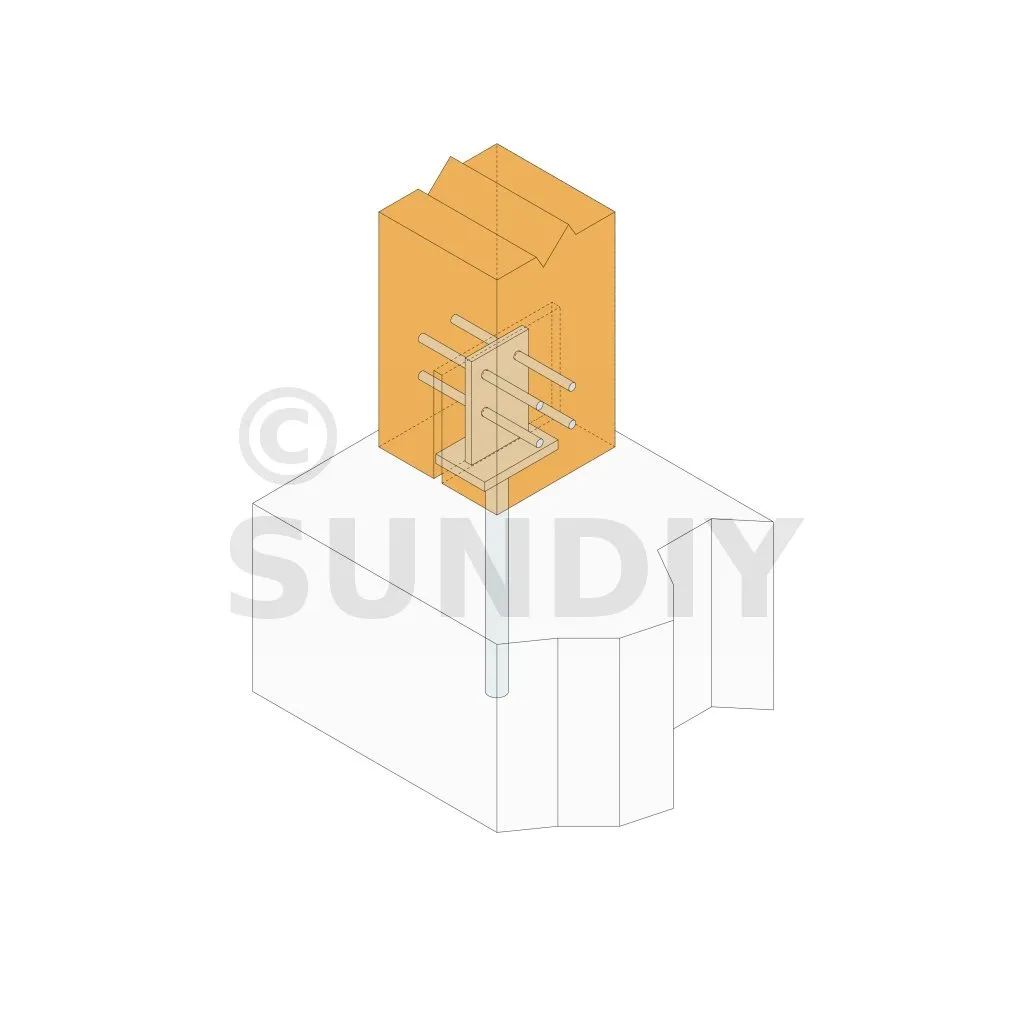

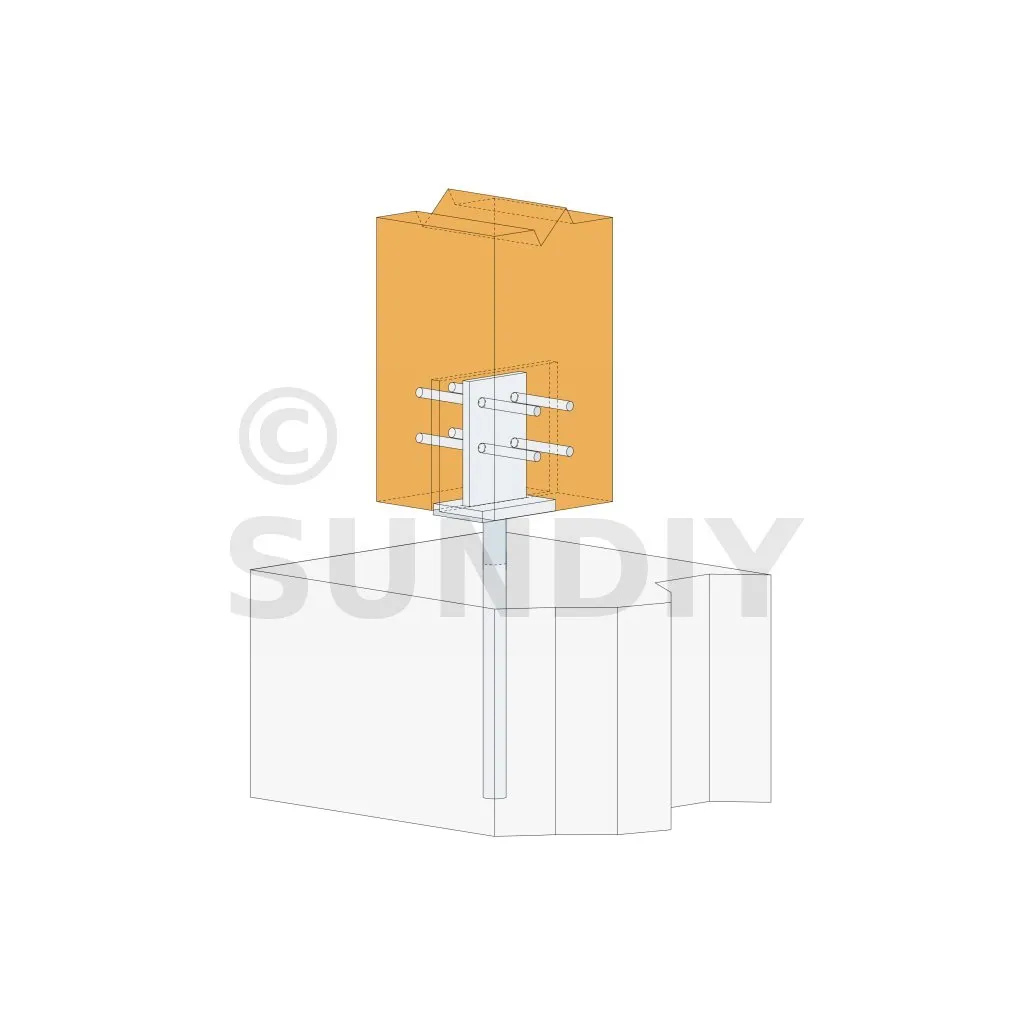

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme)
2. Identifier la position des broches (ou boulons) sur les flancs du poteau
3. Percer transversalement le poteau pour y insérer les broches. (diamètre de perçage fonction du diamètre de la broche)
4. Positionner le pied de poteau en âme et insérer les broches.
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
Attention ! Cette structure n’est pas adaptée à chaque essence de bois et à chaque département en France. Il faut réaliser des calculs pour obtenir les sections adéquates de chaque élément de la structure. Vous pouvez réaliser les calculs avec les outils de calcul de BILP.
