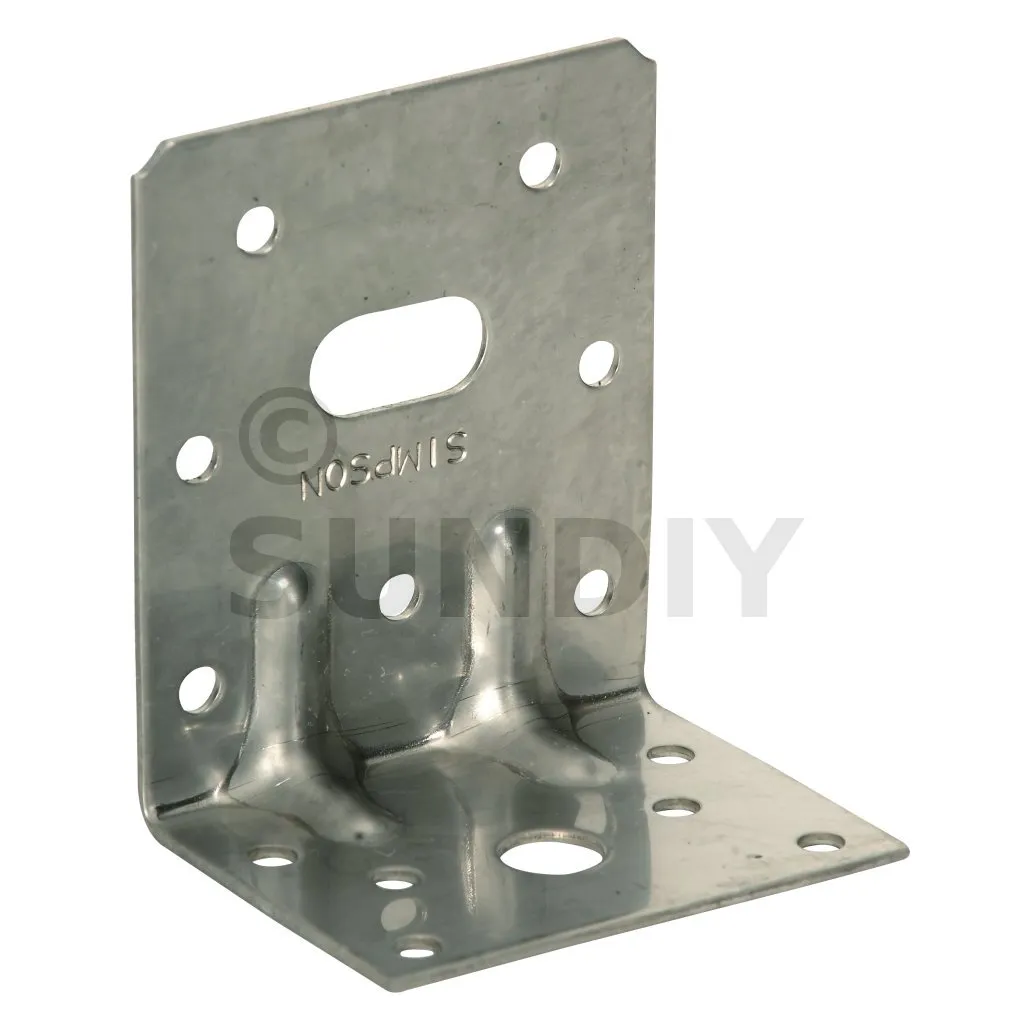

Équerre structurelle - INOX A4 - Réf. E5IX/1.5/1122/11
L’équerre inox E5IX est préconisée pour une utilisation dans des ambiances agressives.
Caractéristiques :
Matière
- Acier inoxydable A4 suivant NF EN 10088,
- Épaisseur : 1,5 mm.
Avantages
- Adaptée aux ambiances agressives,
- Grande variété d’utilisations.
Applications
Support
- Porteur :bois massif, lamellé collé, béton...
- Porté :bois massif, lamellé collé, bois composite, fermes triangulées, profilés...
Domaines d’utilisation

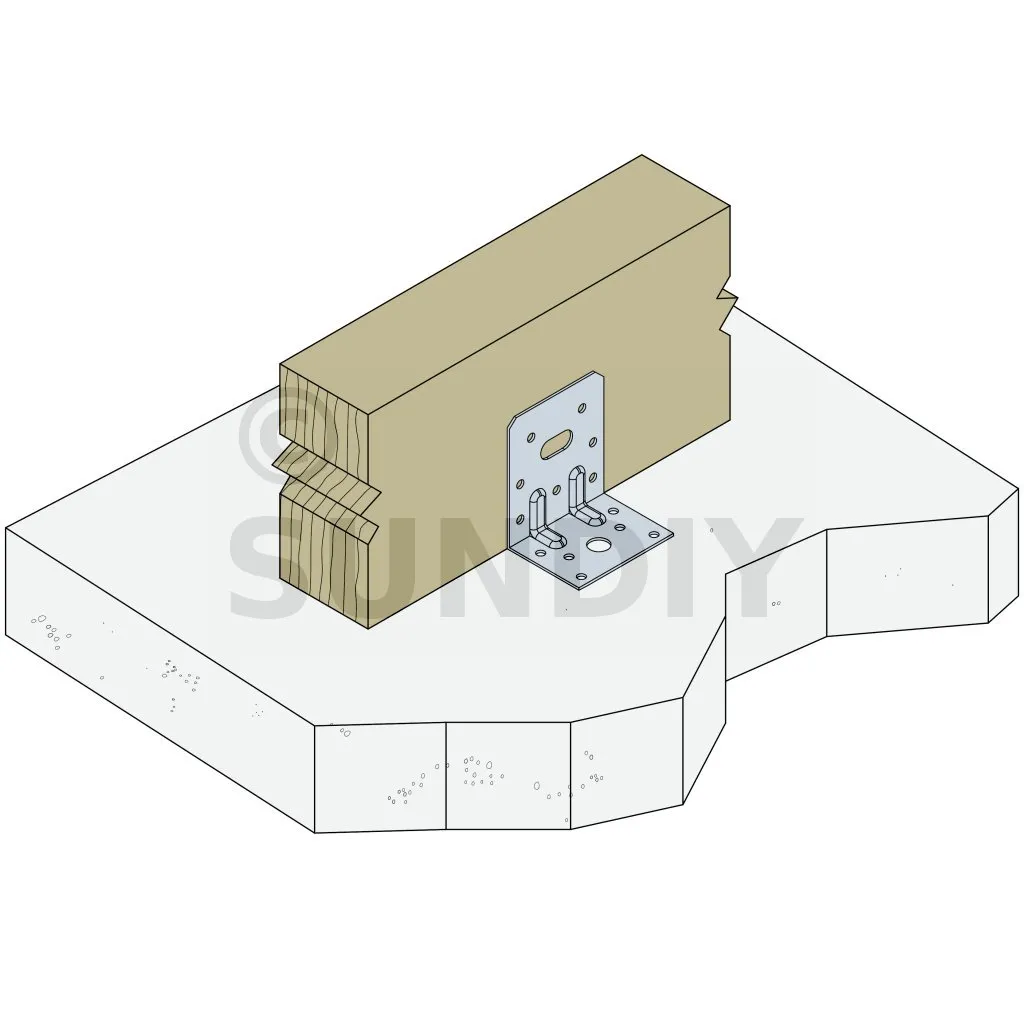

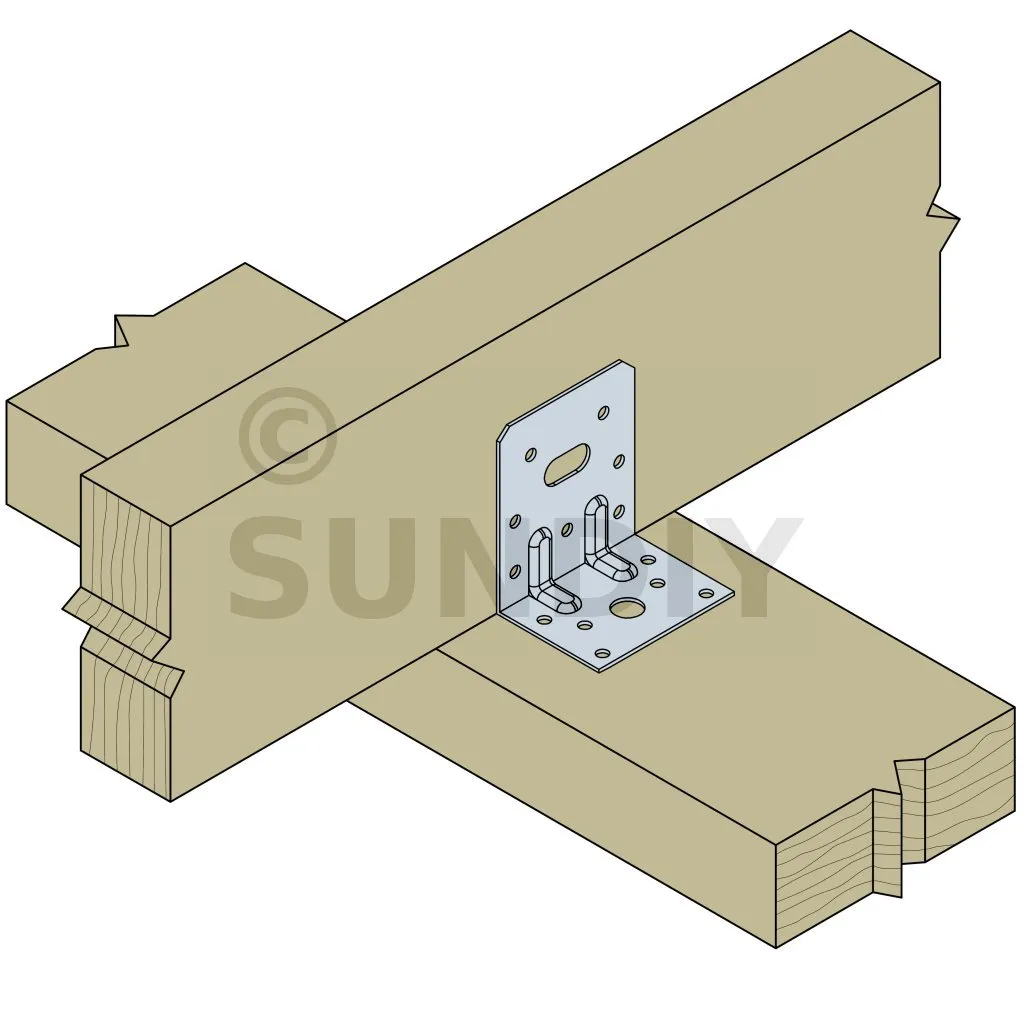

- Fixation de fermettes.
- Lisses de bardage, montant de bardage.

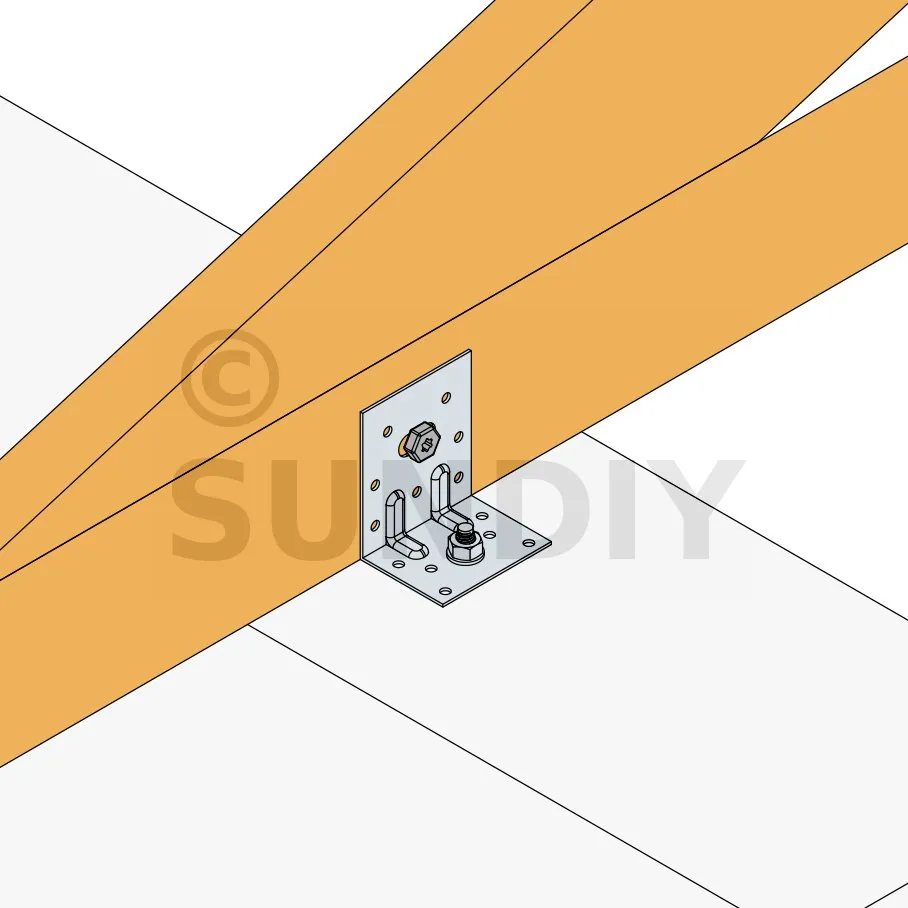

- Ancrage de chevrons.
- Consoles...

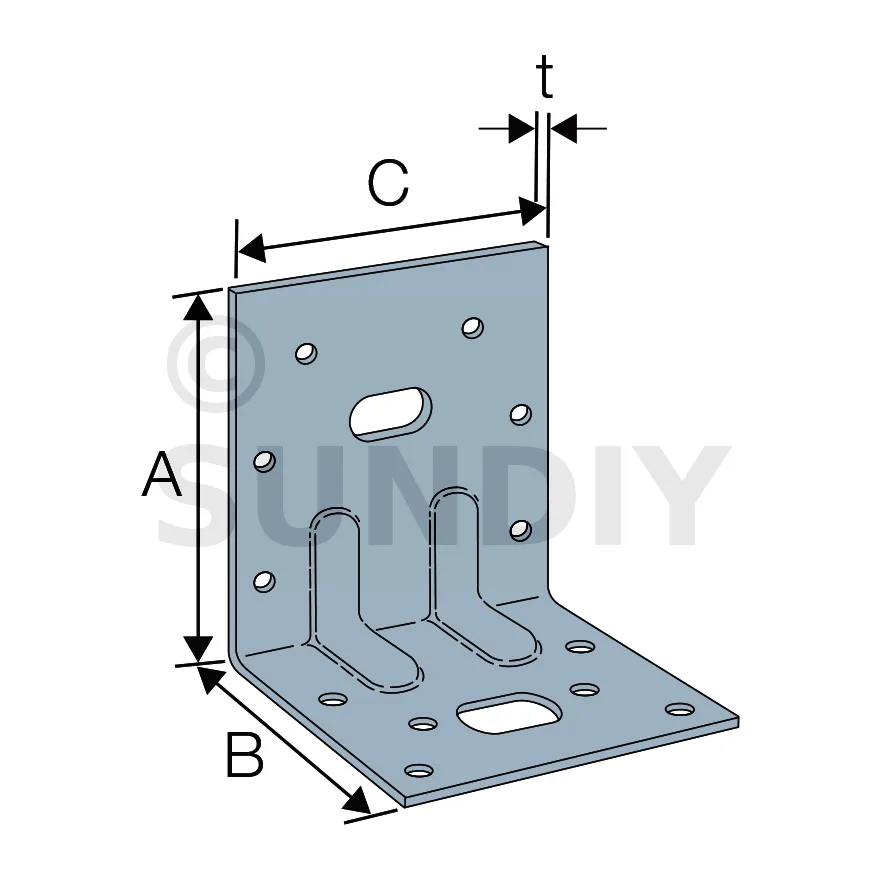

Dimensions et perçages
| Références | Dimensions | Perçages Ailes A | Perçages Ailes B | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | 05 | 011x22 | 05 | 011 | ||||
| E5IX/1,5/1122/11 | 76.5 | 49.5 | 65 | 1.5 | 7 | 1 | 6 | 1 | |||
Valeurs Caractéristiques
| Références | Fixations | Valeurs Caractéristiques | ||||
|---|---|---|---|---|---|---|
| Nombre de pointes | Traction (F1) | Cisaillement (F2 = F3) | ||||
| Aile B | Aile C | Ø4,0x35 | Ø4,0x50 | Ø4,0x35 | Ø4,0x50 | |
| E5IX/1,5/1122/11 | 7 | 6 | 6.1 | 8.6 | 9.8 | 13 |
Valeurs Caractéristiques - Connexion bois sur support rigide - 2 équerres
| Références | Valeurs Caractéristiques | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| quantité | type | quantité | type | CNAØ4,0x35 | CNAØ4,0x50 | CNAØ4,0x35 | CNAØ4,0x50 | |||||
| E5IX/1,5/1122/11 | 7 | CNA | 1 | 010 | 6.6 | 6.6 | 5.8 | 8.6 | ||||
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
