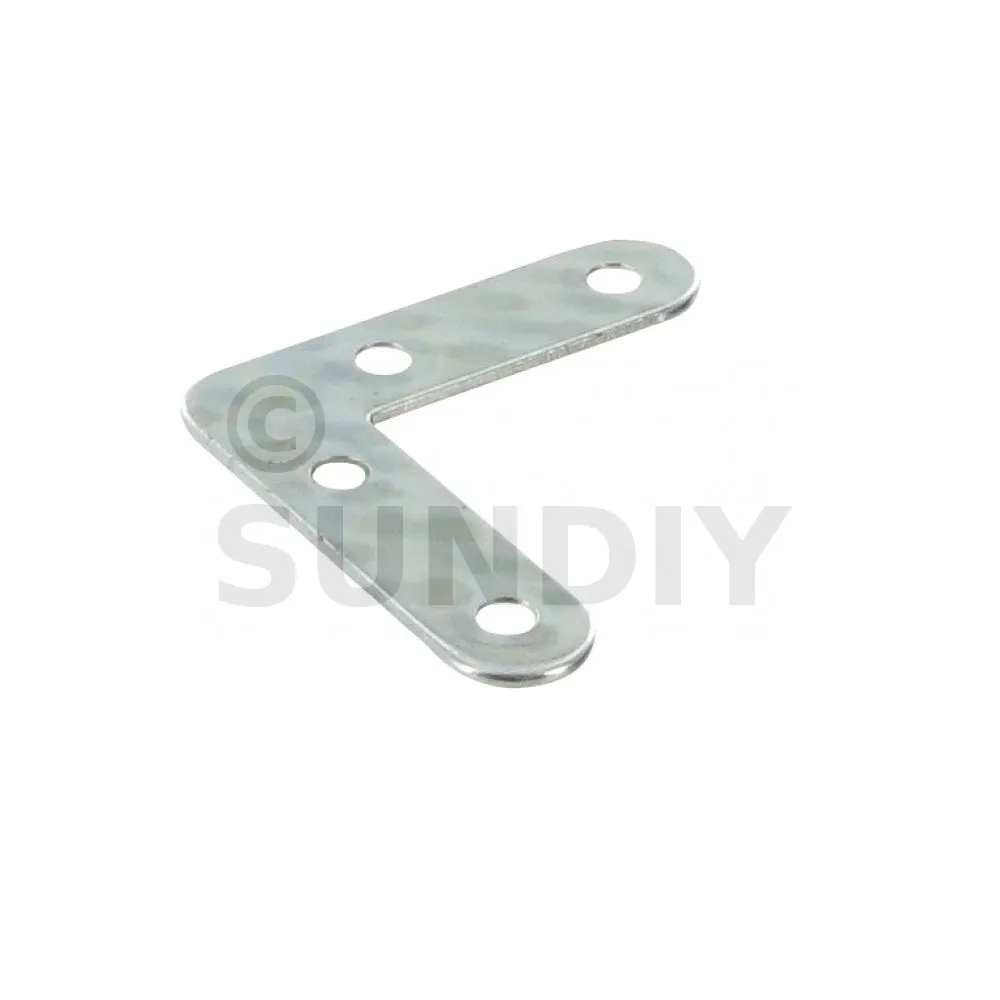

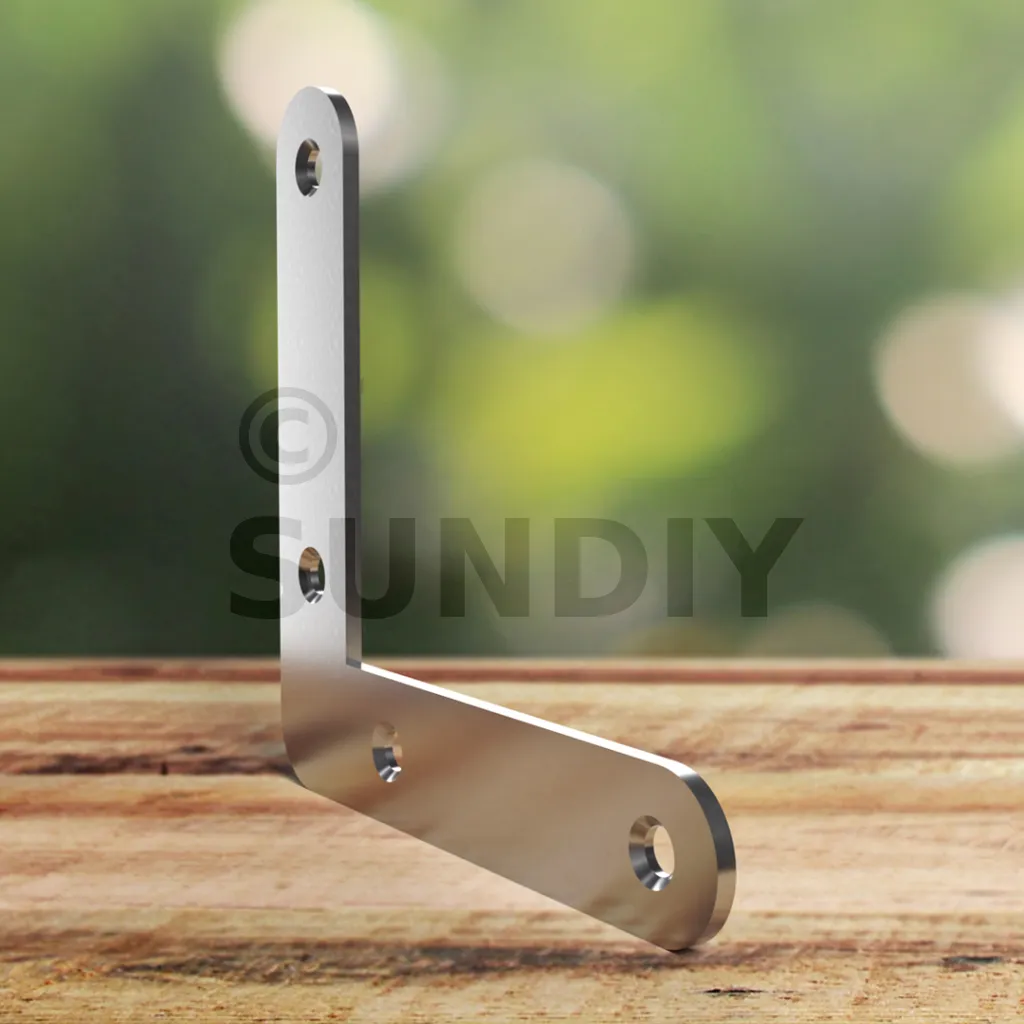

Équerres de chaise plate
L‘équerre de chaise ECP est communément utilisée pour le renforcement d‘assemblages de meubles. Elle entre dans de nombreux projets de bricolage.
Équerres de chaise plate
Matière :
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanche suivant ISO 2081,
- Épaisseur : de 1,2 à 3 mm selon les modèles.
Avantages :
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton.
Applications
Support :
- Porteur : bois.
- Porté : bois massif, panneaux, PVC.
Domaines d’utilisation :
- Bois massif,
- Panneaux,
- PVC,
- Petites menuiseries,
- Consoles, étagères...

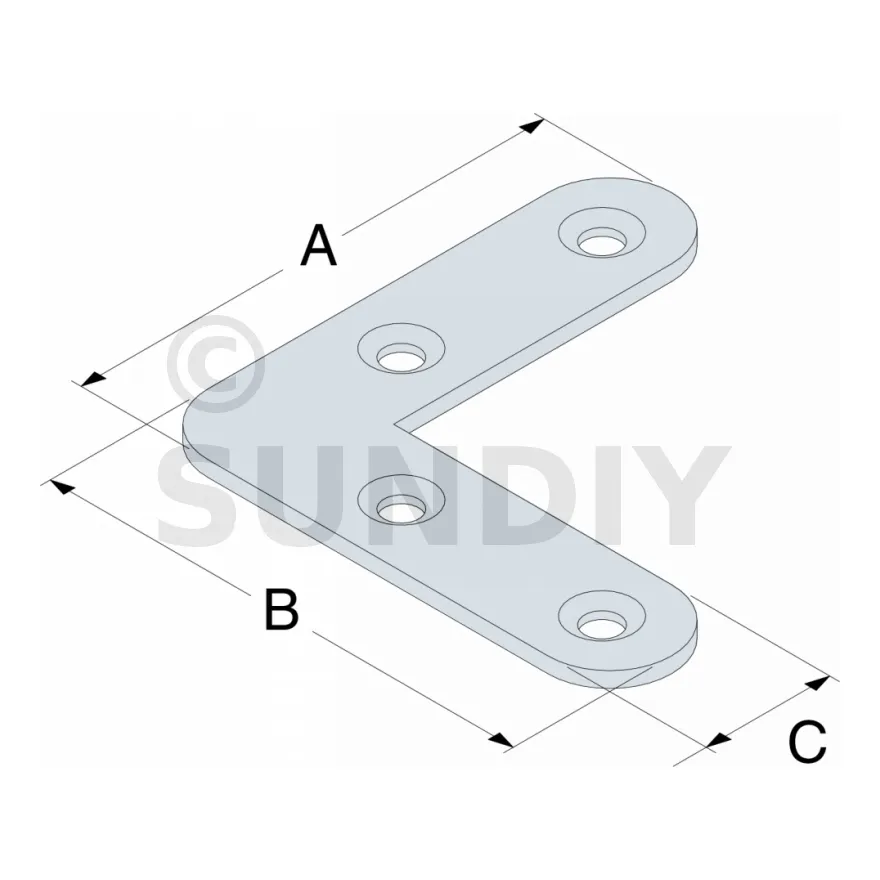

Dimensions
| Dimensions [mm] | Perçages | |||||
|---|---|---|---|---|---|---|
| Références | A | B | C | Ep. | Aile A | Aile B |
| ECP40/1.2 | 40 | 40 | 10 | 1.2 | 2 Ø3,8 | 2 Ø 3,8 |
| ECP60/1.5 | 60 | 60 | 16 | 1.5 | 2 Ø4,5 | 2 Ø 4,5 |
| ECP80/2 | 80 | 80 | 16 | 2 | 2 Ø 4,5 | 2 Ø 4,5 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Trous fraisés :
- Type 30 à 80 Ø4,2 mm.
- Type 90 à 140 Ø5,5 mm.
Sur bois :
- Pointes annelées CNA Ø3.1x35 et CNAØ4.0x35 mm.
- Vis SD8 Ø4.0x32 mm.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. L’équerre est aussi pointée ou vissée sur celui-ci.
