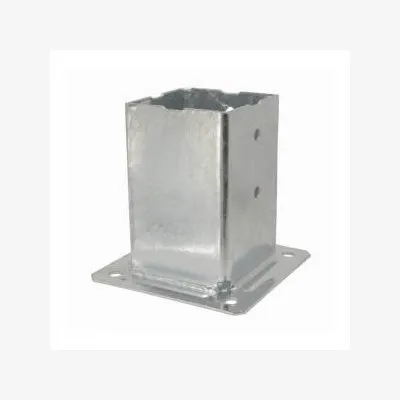

Pied de poteau carré de jardin à boulonner

Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.

Caractéristiques

Matière

  • Acier DD11 suivant NF EN 10111,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur corps : 2 à 3 mm selon les modèles,
  • Épaisseur platine : 2,5 à 3 mm selon les modèles.

Avantages

  • Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
  • Angles de la platine découpés pour plus de sécurité,
  • Compatible avec les sections de poteau courantes du marché.

Applications

Support

  • Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
  • Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d’utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Données techniques

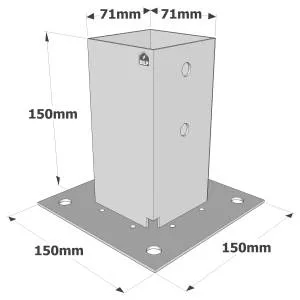

Dimensions


Profil technique d’une pièce avec dimension de 148 mm, montrant un design détaillé et des lignes de coupe.
Profil technique d’une pièce avec dimension de 148 mm, montrant un design détaillé et des lignes de coupe.
Graphique en lignes horizontales représentant des axes X et Y, avec étiquettes W, L, S et valeurs non spécifiées.
Graphique en lignes horizontales représentant des axes X et Y, avec étiquettes W, L, S et valeurs non spécifiées.
RéférencesDimensions [mm]Perçages
ABCDEt1t2Partie hautePlatine
Ø11Ø12
PPJBT70711507115015022.544

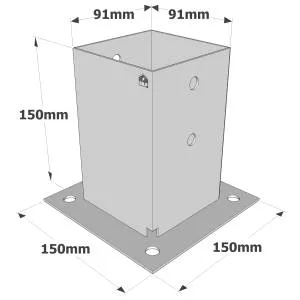

PPJBT90911509115015022.544

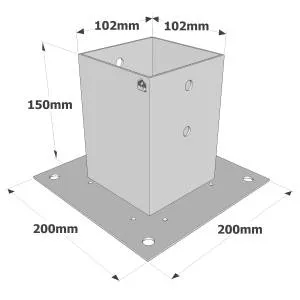

PPJBT1001021501022002002.52.544

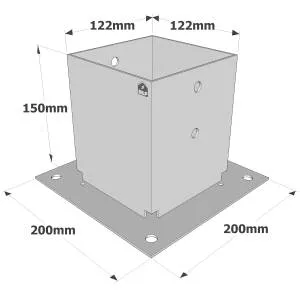

PPJBT1201221501222002002.52.544

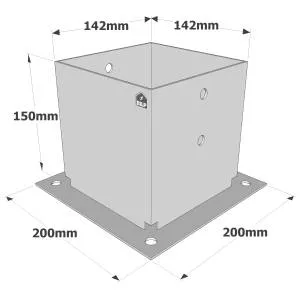

PPJBT1401421501422002002.52.544

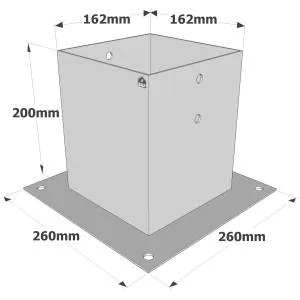

PPJBT1601622001622602602.52.544
PPJBT2002022002022602602.52.544

Pied de poteau carré sur platine "prêt-à-fixer"

Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.

Caractéristiques

Matière

  • Acier DD11 suivant NF EN 10111,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur corps : 2 à 3 mm selon les modèles,
  • Épaisseur platine : 2,5 à 3 mm selon les modèles.

Avantages

  • Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
  • Angles de la platine découpés pour plus de sécurité,
  • Compatible avec les sections de poteau courantes du marché.

Applications

Support

  • Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
  • Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d’utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Données techniques

Dimensions

Profil technique d’une pièce avec dimension de 148 mm, montrant un design détaillé et des lignes de coupe.
Profil technique d’une pièce avec dimension de 148 mm, montrant un design détaillé et des lignes de coupe.
Graphique en lignes horizontales représentant des axes X et Y, avec étiquettes W, L, S et valeurs non spécifiées.
Graphique en lignes horizontales représentant des axes X et Y, avec étiquettes W, L, S et valeurs non spécifiées.
RéférencesDimensions [mm]PerçagesContenu du kit
ABCDEt1t2Partie hautePlatine
Ø11Ø12

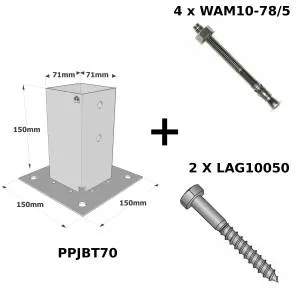

KIT FIX PPJBT 70711507115015022.5441 PPJBT70 - 4 WA M10-78/5 - 2 LAG10050

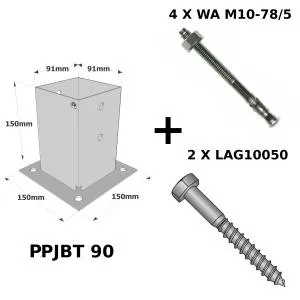

KIT FIX PPJBT 90911509115015022.5441 PPJBT90 - 4 WA M10-78/5 - 2 LAG10050

Mise en œuvre pied de poteau carré sur platine "prêt-à-fixer"

Fixations

Ce kit comprend :

  • 1 pied de poteau PPJBT70 ou PPJBT90 en acier galvanisé à chaud,
  • 4 goujons WA M10-78/5 en acier éléctrozingué,
  • 2 tirefonds LAG 10-50 en acier zingué blanc.


SUNDIY est une marque française. Nos produits sont conçus par des ingénieurs français.
