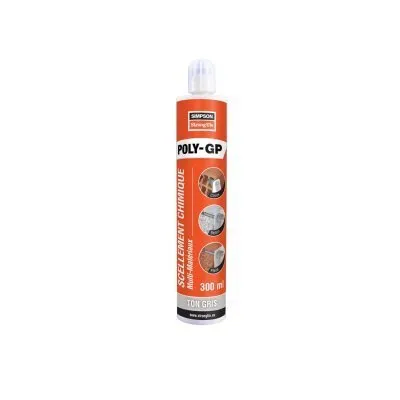

Résine polyester multi-matériaux

Résine multi-matériaux

Caractéristiques :

Agréments techniques :ETA-19/0421 ; ETA-19/0642

Déclarations de performance :DoP-e19-0421.pdf ;

Fiches de données de sécurité :FR-FDS / POLY-GP;

Matière :

• Résine polyester sans styrène

Avantages :

• Fournie avec deux buses.
• Prise rapide : gain de temps pour l’utilisateur,
• Utilisation possible en intérieur,
• Très bonne tenue dans le temps
• Utilisation possible en trous inondés (sauf eau de mer).

Applications

Support :
Béton non fissuré : M8-M16

• Charges statiques et quasi statiques
• Béton sec et humide
• Trous inondés (sauf eau de mer)
• Installation en plafond autorisée

Maçonneries creuses et pleines : M6-M12

• Charges statiques et quasi statiques

Domaines d’utilisation :

• Stores, gonds de volets/portails,
• Climatiseurs, chauffe-eaux,
• Charpentes, pieds de poteaux de jardin...

Données techniques

Références

Résistance design - Traction – NRd [kN] – Acier au carbone 5.8

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction – NRd [kN] – Acier inoxydable A4-70

Béton :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier au carbone 5.8

Béton :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier inoxydable A4-70

Béton :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Moment de flexion - MRd [Nm]

Béton :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acier au carbone ≥ 4.6 / Acier inoxydable≥ A2-70

Maçonnerie :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE.
2. Pour les charges combinées en traction et cisaillement ou les groupes d’ancrage avec l’influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
3. Plage de température : -40°C/+40°C (Tmoy = +24°C)
4. Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/0642; Annexe C2
5. Les déplacement sous charge de service voir ETA-19/0642 ; Annexe C2 & C3

Résistance design - Moment de flexion -MRD [NM]

Maçonnerie :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE.
2. Pour les charges combinées en traction et cisaillement ou les groupes d’ancrage avec l’influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
3. Plage de température : -40°C/+40°C (Tmoy = +24°C)
4. Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/0642; Annexe C2
5. Les déplacement sous charge de service voir ETA-19/0642 ; Annexe C2 & C3

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
