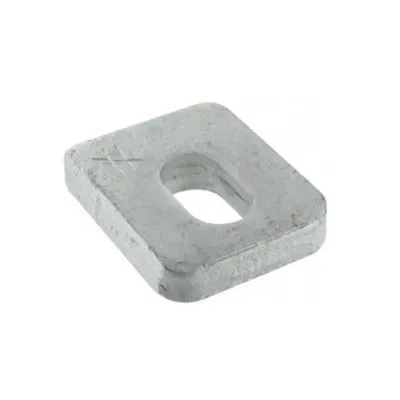

Rondelle pour ancrages AH et HTT5

Produit	Dispo	Prix TTC
Rondelle pour ancrages AH 40x50x10mm - Réf. US40/50/10G-B Largeur (A) : 40mm Conditionnement : 1 pièce	51	1€⁶⁹ HT / Rondelle (2.03 € TTC)
Rondelle pour ancrages AH 50x50x8mm - Réf. US50/50/8G-B Largeur (A) : 50mm Conditionnement : 1 pièce	41	1€⁸⁵ HT / Rondelle (2.22 € TTC)

Rondelle pour ancrages AH et HTT5

Produit complémentaire aux ancrages pour montant d’ossature AH et HTT5. Utilisable pour divers assemblages bois.

Caractéristiques

Matière

Acier S235JR,
Finition galvanisation à chaud.

Avantages
US50/50/8G, associée à l’ancrage AH :

Renforce la connexion montant-lisse basse,
Empêche le soulèvement du montant,
Compatible avec les montants de 45 mm.

US50/50/8G, associée à l’ancrage HTT5 :

Permet d’augmenter la résistance au soulèvement de l’ancrage HTT5.

Applications

Support

Bois,
Béton, ...

Domaines d’utilisation

Doublage des montants de murs ossature bois,
Assemblages bois, ...

Données techniques

Dimensions

Embase fixer à une lame alu blanche

Références	DB nr.	NOBB nr.	Dimensions [mm]
			A	B	Ep.	Perçages
US50/50/8G	7742588	21744487	40	50	10	13,5x25
US50/50/8G	5104727	43815236	50	50	8	18

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique du fabricant

Installation

En association avec l’ancrage AH, la rondelle US40/50/10G garantit les efforts de reprise de charge : elle évite le dépliage de l’équerre lors du soulèvement. La rondelle US50/50/8G est fournie directement collée sur l’ancrage AH.
En association avec l’ancrage HTT5, la rondelle US50/50/8G permet d’augmenter sa capacité au soulèvement. La résistance de la fixation dans le support est néanmoins à vérifier.
